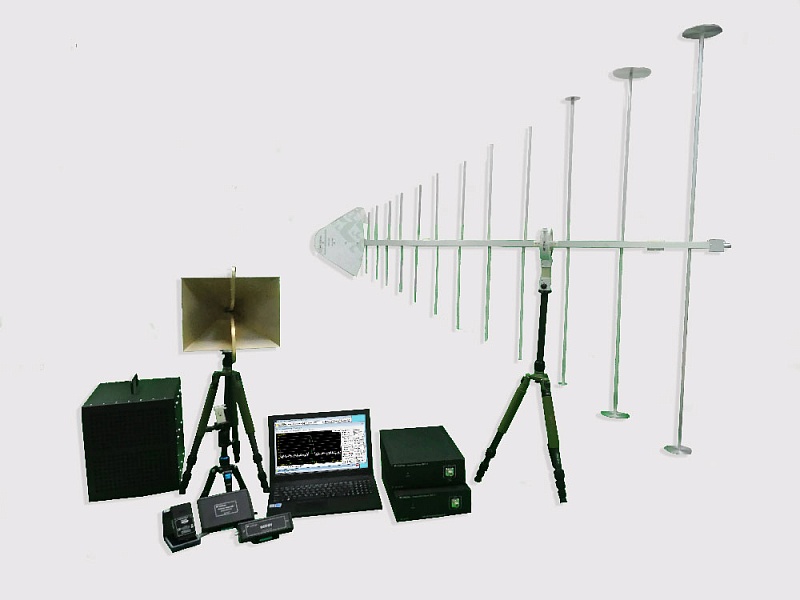

Характеристика |
Значение |
|
Канал радиоизмерений | |
|
Анализатор спектра | |
|
Диапазон частот, МГц |
от 100 до 10000 |
|
Диапазон перестройки полосы пропускания измерительного фильтра ПЧ, Гц |
от 1 до 10 |
|
Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала, дБ |
±1 |
|
Уровень спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц, дБ (1 мВт), не более |
-154 |
|
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц 1) , не более |
-120 |
|
Динамический диапазон измерения уровня синусоидального сигнала, дБ, не менее |
120 |
|
Анализируемые виды модуляции |
АМ, ФМ |
|
Тип соединителя (вход) |
тип N, «розетка» |
|
ГенераторВЧ сигналов | |
|
Диапазон частот, МГц |
от 100 до 10000 |
|
Максимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) |
27 |
|
Минимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) |
0 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ |
±1 |
|
Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц, не более |
-100 |
|
Минимальный шаг установки частоты, Гц |
1 |
|
Тип соединителя (выход) |
тип N, «розетка» |
|

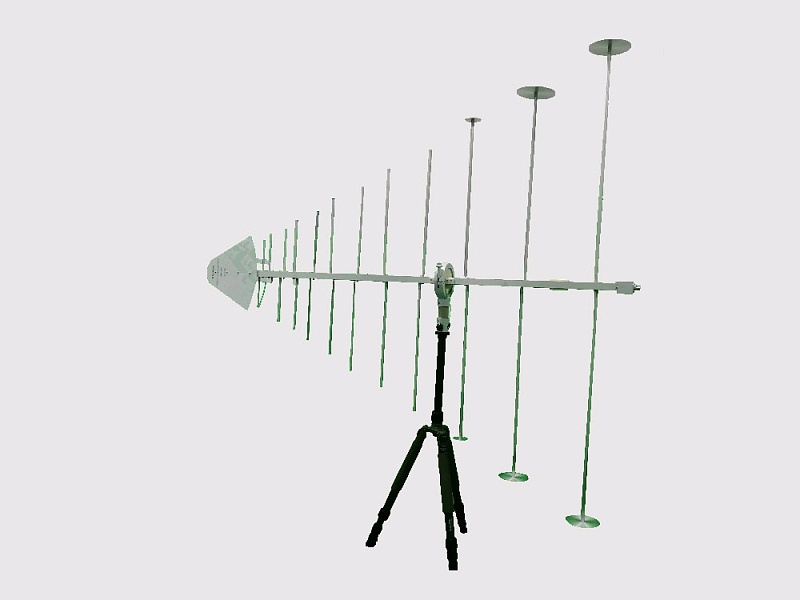

Логопериодическая антенна (измерительная/излучающая) | |
|
Диапазон рабочих частот, МГц |
от 100 до 1000 |
|
Коэффициент калибровки, дБ (1/м), не более: · на частоте 100 МГц; · на частоте 300 МГц; · на частоте 1000 МГц |
10 14 27 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2 |
|
Вид поляризации |
линейная |
|
Тип соединителя |
тип N, «розетка» |
|

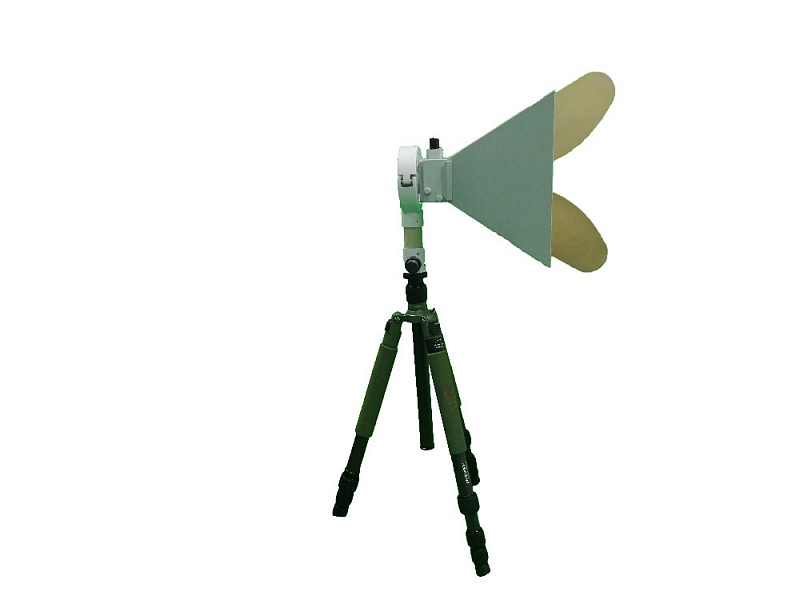

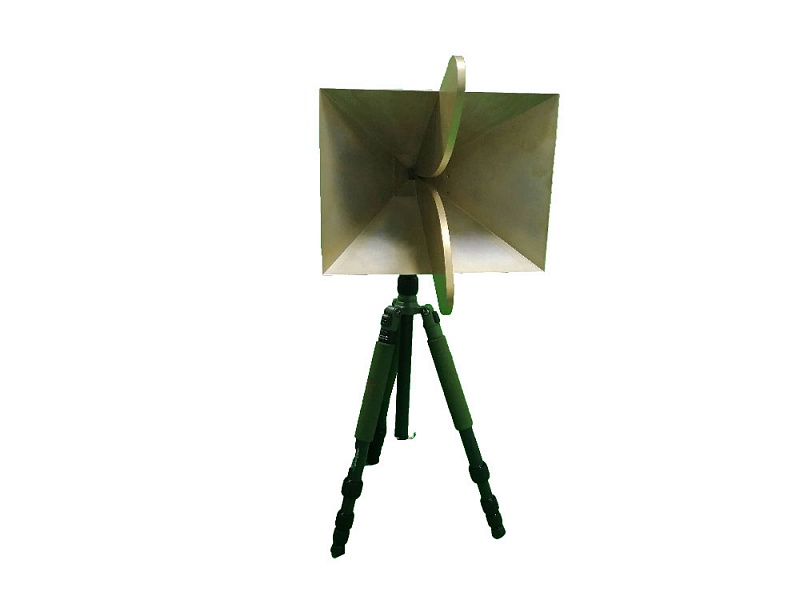

Рупорная антенна (измерительная/излучающая) | |
|
Диапазон рабочих частот, МГц |
от 1000 до 10000 |
|
Коэффициент усиления, дБ, не менее: · на частоте 1000 МГц; · на частоте 3000 МГц; · на частоте 10000 МГц |
4,7 6,2 10,7 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ |
±2 |
|
Вид поляризации |
линейная |
|
Тип соединителя |
тип N, «розетка» |
|

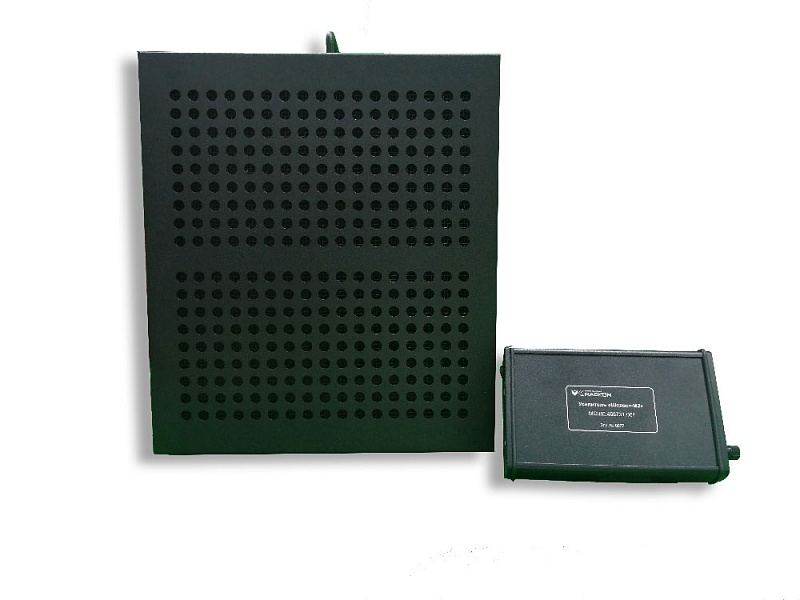

Канал формирования тестового акустического сигнала | |
|
Диапазон частот, Гц |
от 100 до 11200 |
|
Значение максимального уровня звукового давления тестового акустического сигнала на расстоянии 1 м, дБ (исх. 20 мкПа), не менее: · в первой, второй, третьей и четвёртой октавных полосах; · в пятой, шестой и седьмой октавных полосах |
100 105 |
|
Неравномерность АЧХ в октавных полосах, дБ, не более |
6 |
|
Нестабильность уровня интегрального звукового давления в течение непрерывной работы, дБ, не более |
±2 |
|
Величины полей рассеивания (напряженности поля) при максимальной подводимой мощности на расстоянии 1 м по оси излучателя, не более: · для магнитного поля, мкА/м; · для электрического поля, мкВ/м |
20 0,2 |
|

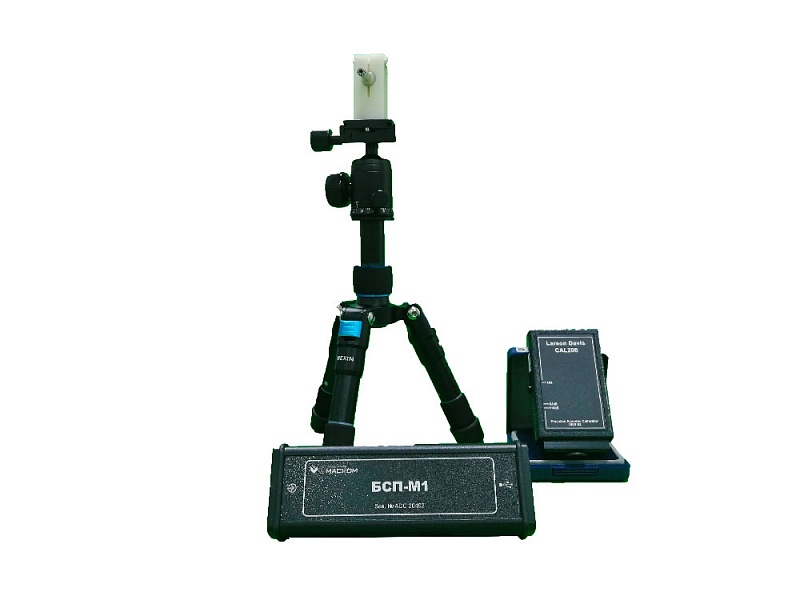

Канал измерения тестового акустического сигнала | |
|
Диапазон частот при измерении звукового давления, Гц, не хуже |
от 100 до 11200 |
|
Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа), не хуже |
от 20 до 120 |
|
Пределы допускаемой абсолютной погрешности измерения уровня звукового давления на частоте 1 кГц, дБ |
±1 |
|
Чувствительность по свободному полю, мВ/Па, не хуже |
10 |
|
Неравномерность АЧХ по звуковому давлению, дБ, не более |
1 |
|
Общесистемные характеристики | |
|
Время непрерывной работы системы без ухудшения точностных характеристик, ч |
8 |
