Характеристика |
Значение |

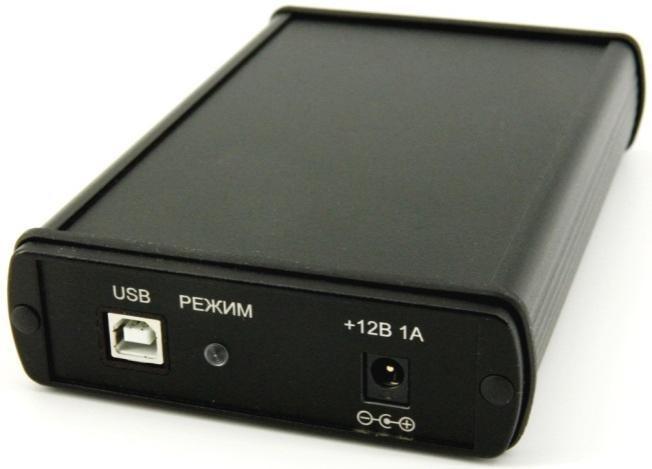

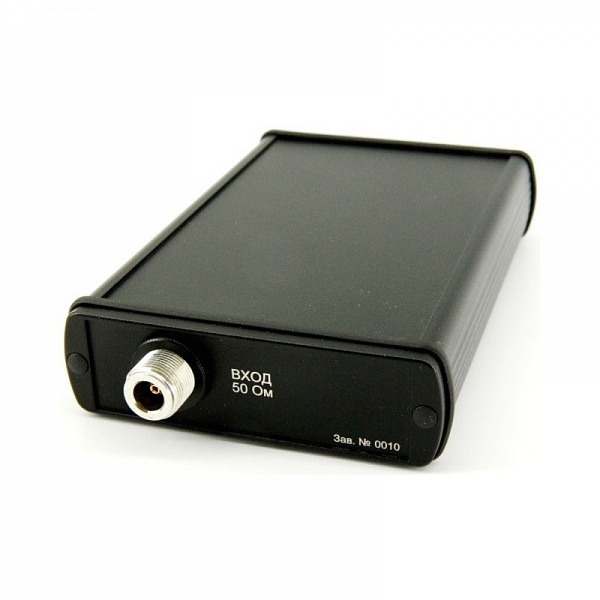

Анализатор спектра | |
Диапазон частот, МГц |
от 0,009 до 400 |
Погрешность измерений уровней мощности синусоидального сигнала, дБ |
1 |
Уровень спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц, дБ (1 мВт), не более |
-154 |
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более |
-120 |
Динамический диапазон измерения уровня синусоидального сигнала, дБ, не менее |
100 |
Минимальная ширина полосы пропускания измерений, Гц |
10 |
Генератор ВЧ сигналов | |
Диапазон частот, МГц |
от 0,009 до 400 |
Максимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) |
15 |
Погрешность установки уровня мощности выходного сигнала, дБ |
1 |
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более |
-120 |

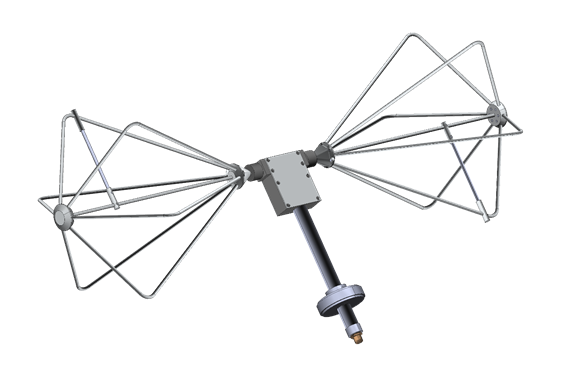

Логопериодическая антенна | |
Диапазон частот, МГц |
от 30 до 400 |
Коэффициент калибровки, дБ (1/м), не более: ·на частоте 100 МГц; ·на частоте 300 МГц |
15 20 |
Максимальная допускаемая относительная погрешность коэффициента калибровки, дБ |
2 |
Вид поляризации |
линейная |

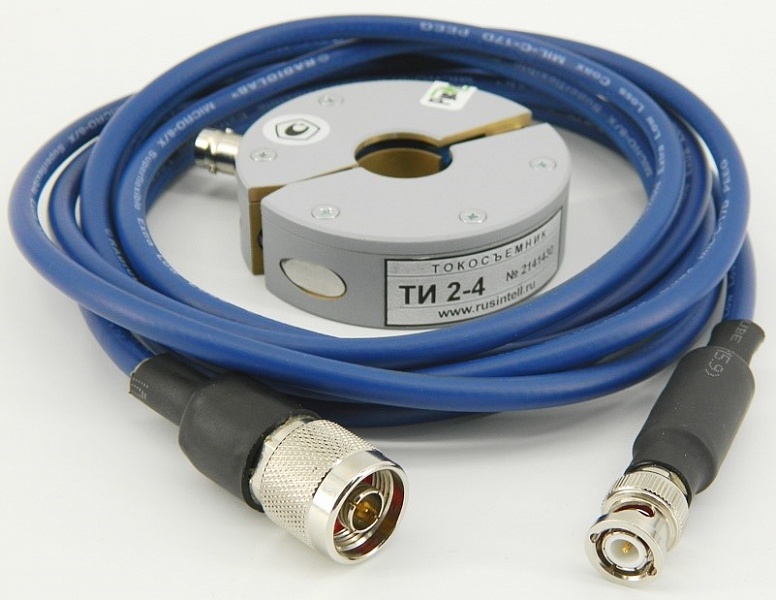

Токосъёмник измерительный | |
Диапазон частот, МГц |
от 0,009 до 400 |
Коэффициент калибровки (при нагрузке 50 Ом), дБ (Ом-1), не менее: ·в диапазоне частот 0,009 – 0,1 МГц; ·в диапазоне частот 0,01 – 1 МГц; ·в диапазоне частот 1 – 10 МГц; ·в диапазоне частот 10 – 200 МГц; ·в диапазоне частот 200 – 400 МГц |
30 15 0 5 0 |
Погрешность определения коэффициента калибровки, дБ |
3 |
Выходной импеданс, Ом |
50 |

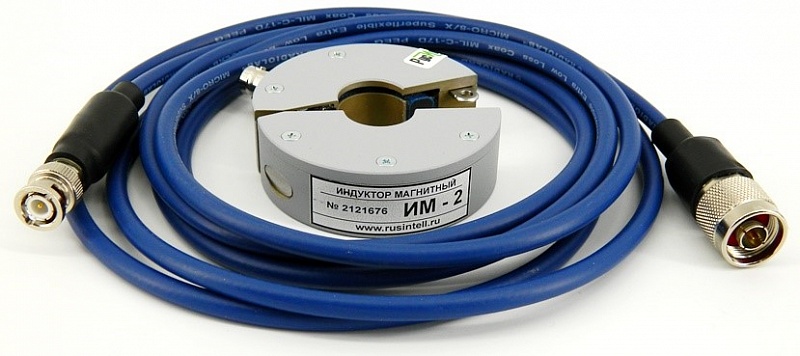

Индуктор магнитный ИМ-2 | |
Диапазон частот, МГц |
от 0,009 до 400 |
Уровень создаваемого тока, дБ (мА) |
5 |
