Фильтр сетевой ЛФС-10-1Ф предназначен для защиты радиоэлектронных устройств и средств вычислительной техники от утечки информации за счет наводок информативных сигналов в однофазных сетях электропитания с напряжением 220 В частоты 50 ± 0,5 Гц с максимальным рабочим током до 10 А, а также для защиты их от высокочастотных помех в диапазоне частот 0,1 — 1000 МГц.
Фильтр применяется для обеспечения электромагнитной развязки по цепям электропитания радиоэлектронных устройств, средств вычислительной техники и электросетей промышленных и других объектов.

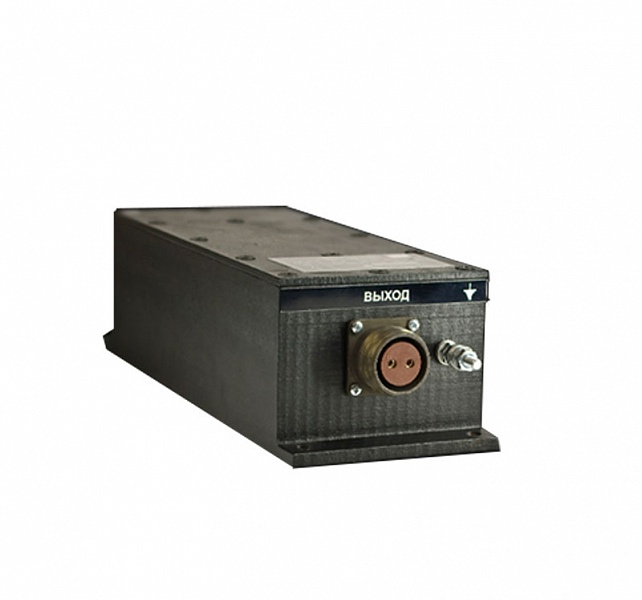

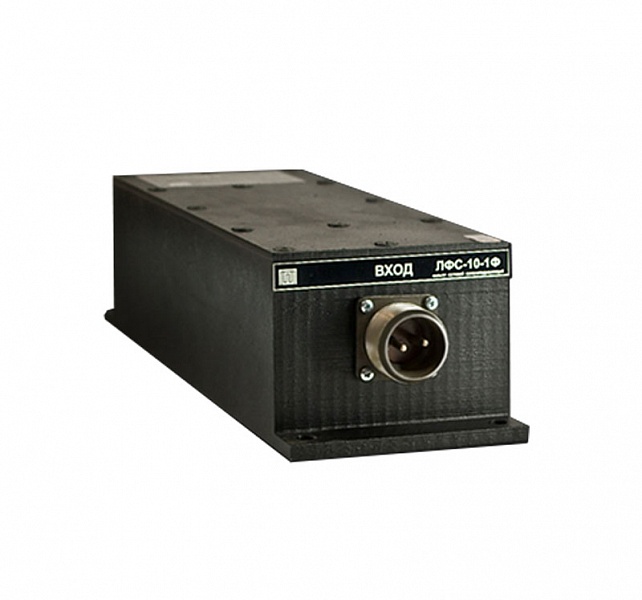

ЛФС-10-1Ф представляет собой высокочастотный фильтр, включаемый в сеть напряжением 220 В с частотой 50 Гц без соблюдения полярности. Для уменьшения связи между входом и выходом элементы фильтра размещены в трех экранированных отсеках, образованных стенками и шасси изделия. Конструктивно устройство выполнено в цельнолитом металлическом корпусе. Все элементы смонтированы в электростатическом экране.
Режим работы изделия автоматический, круглосуточный.
Гарантия 12 мес.
| Параметр | Значение |
| Затухание по цепям электропитания в диапазоне частот 0,1 - 1000 МГц | не менее 60 дБ |
| Падение напряжения на частоте 50 Гц и максимальном рабочем токе 10 А | не более 0,3 В |
| Сопротивление изоляции между токонесущими проводами и корпусом фильтра в нормальных климатических условиях | не менее 100 МОм |
| Электрическое сопротивление между заземляющим зажимом и корпусом изделия | не более 0,05 Ом |
| Диапазон рабочих температур | от + 5 до + 40° С |
| Средний срок службы | не менее 10 лет |
| Габаритные размеры | 330 x 110 x 85 мм |
| Масса фильтра | не более 5 кг |
| Наименование | Кол-во, шт. |
| Фильтр ЛФС-10-1Ф | 1 |
| Кабельная вилка | 1 |
| Кабельная розетка | 1 |
| Экранирующая муфта* | 2 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
*- при использовании четырехконтактных разъемов экранирующая муфта не поставляется
Сертификат ФСТЭК России № 874 от 01,04.2004 г., действует до 01.04.19 г.
