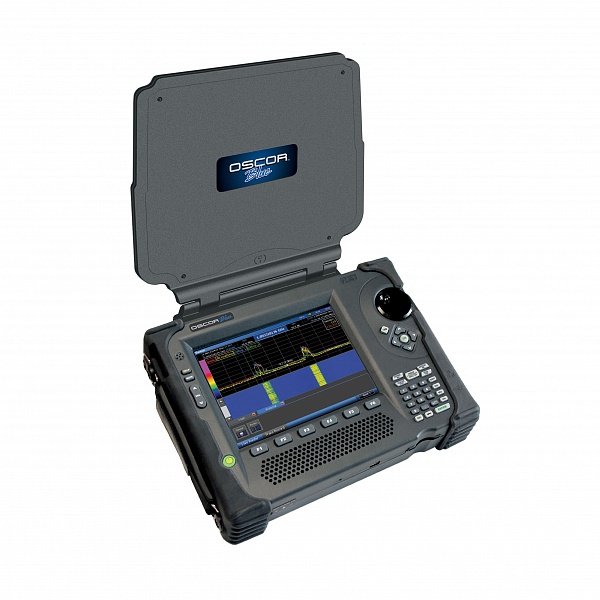

Анализатор спектра OBL-24 - портативный анализатор спектра, обладающий высокой скоростью развертки спектра и специальными функциями для выявления неизвестных сигналов, обнаружению устройств негласного съема информации, тестирования радиопередающих систем в широком спектре диапазона частот.

Анализатор спектра OBL-24 применяется для:

• проведения работ по выявлению подслушивающих устройств;
• выявление несанкционированных сигналов в сильно загруженном радиочастотном спектре;
• анализа распределения радиочастотных сигналов;
• оценки использования каналов связи;
• определения зоны покрытия систем связи (вышки сотовой связи, радиорелейные системы);
• установки и обслуживания беспроводных систем передачи данных.

Преимущества анализатора спектра OBL-24

• «верхний» порог анализируемого радиочастотного спектра - 24 ГГц;
• высочайшая скорость сканирования - 24 ГГц/с;
• в приборе установлен автоматический переключатель мультиантенной системы, позволяющий получать амплитудно-частотные характеристики исследуемых сигналов без «стыков» и «мертвых зон»;
• прибор позволяет находить оптические и инфракрасные передатчики, а также анализировать сигналы в коаксиальных кабелях;
• прибор содержит большое количество встроенных программных устройств для анализа принимаемых сигналов;
• компактность;
• уникальный пользовательский интерфейс, в котором реализован функционал нового поколения:
  • цветной сенсорный дисплей;
  • работа в режиме сонограммы («водопад»);
  • интегрированный детальный анализ сигнала (без необходимости подключения дополнительного ПК);
  • анализ осциллограмм демодулированного сигнала без прерывания сканирования спектра;
  • возможность анализа при продолжении сканирования диапазона, создание баз данных по результатам анализа в реальном времени.

РАДИОЧАСТОТНАЯ СИСТЕМА

Частота: от 10 кГц до 24 ГГц

Средний уровень шумов при отображении (разрешение ширины полосы 25 кГц):

Без предусилителя = -100 дБм С предусилителем= -110 дБм

Скорость сканирования частоты: 24 ГГц/с

Предусилитель: пост. тока до 8 ГГц = 10 дБ

Аттенюатор: пост. тока до 24 ГГц = 0 дБ, -10 дБ, -20 dB, -30 дБ

Динамический диапазон: 90 дБ, SFDR: 80 дБ

ЗВУКОВАЯ СИСТЕМА

Тип демодуляции: AM (амплитудная), FM (частотная)

Ширина полосы фильтра: 800 кГц, 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц

Фильтры поднесущих: 6,25 кГц, 12,5 кГц, 200 кГц

Выход на наушники Встроенные динамики

ВИДЕОСИСТЕМА

Стандарты: NTSC, PAL, SECAM

Демодуляция: AM, FM

Ширина полосы фильтра: 12,75 МГц, 6,375 МГц

Фильтры поднесущих: 6,25 кГц, 12,5 кГц, 200 кГц

АНТЕННАЯ СИСТЕМА

Встроенная антенная система с автоматическим переключением:

Частота: от 10 кГц до 24 ГГц

Направленная антенна DA-8000: Частота: 1.5 ГГц – 8 ГГц

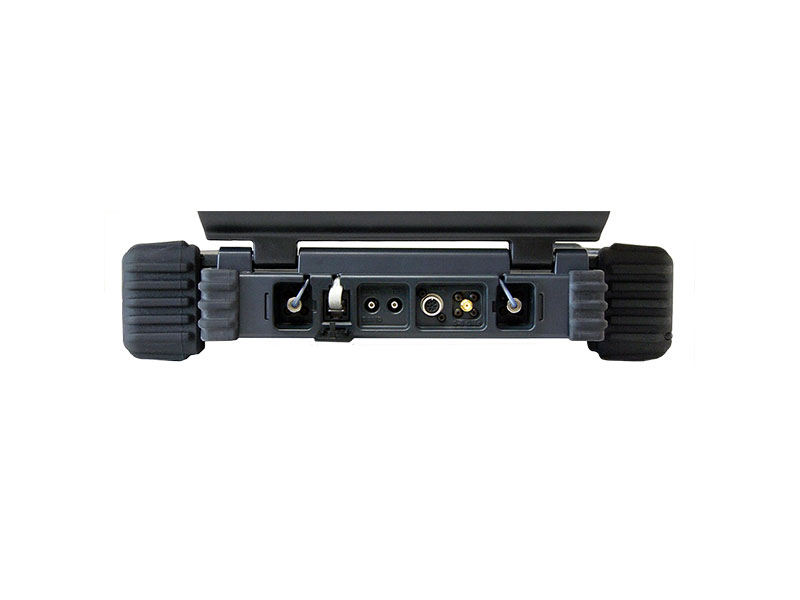

ВХОДЫ/ВЫХОДЫ

ВЧ вход Aux RF: от 10 кГц до 8 ГГц

Выход ПЧ: 75 МГц @ 30 МГц (ширина полосы)

НЧ выход: пост. ток – 6 МГц

Расширение: Aux – порт управления для подключения Универсального Зонда

ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

Встроенный сенсорный экран с дисплеем 8.4”

Программные кнопки и оптический вращающийся переключатель

Порт USB (типа A): для подключения периферии (клавиатура, мышь)

ИСТОЧНИК ПИТАНИЯ

Универсальный источник питания (включён в поставку): 100-240 В перем. тока, 50-60 Гц

Съёмная батарея: литий-ионные аккумуляторы, время работы 2-3 часа

ВНЕШНЯЯ ПАМЯТЬ

Слот для подключения флэш-карты (CF) Порт USB-A Port

МЕХАНИЧЕСКИЕ ДАННЫЕ

Размеры: 29,2 см x 33,5 см x 7,6 см

Вес с батареей: 4,4 кг

Размеры в упаковке: 14 см x 37,8 см x 49,5 см

Вес с упаковкой: 9,5 кг

Рабочая температура: от 0°C до +50°C

Наименование	Кол-во, шт.
Пластиковый транспортировочный чемодан	1
Портативный анализатор спектра	1
Карта памяти Compact Flash (установлена в прибор)	1
Штыревая антенна	1
Направленная антенна – с кабелем и зажимом	1
Многофункциональный пробник	1
Шнур электрический с зажимами типа «крокодил»	1
Адаптер SMB-SMA	1
Терминатор (заглушка) 75 ОМ	1
Стилус	1
Наушники	1
Аккумуляторная батарея	1
Блок питания	1
Шнур питания	1
Эксплуатационно-техническая документация	1
