Автоматизированная система исследования эффекта акустоэлектрических преобразований в технических средствах и отходящих от них линиях

Система «Талис-Лайт» предназначена для проведения исследований характеристик технических средств с целью оценки наличия акустоэлектрических преобразований, возникающих в них и отходящих от них линиях при воздействии акустическим сигналом. Система обеспечивает автоматизированное исследование технического средства на наличие эффекта ВЧ АЭП в паразитных излучениях в соответствии с действующими нормативно-методическими документами.

Система «Талис-Лайт» обеспечивает:

  • автоматизированное исследование технического средства на наличие эффекта ВЧ АЭП в паразитных излучениях в соответствии с действующими нормативно-методическими документами;
  • проведение расчетов показателей защищенности технических средств от утечки информации по каналу ВЧ АЭП в соответствии с действующими нормативными документами, с выводом результатов в файл стандарта HTML или DOC (по выбору оператора);
  • автоматическую передачу в расчет показателей защищенности технического средства по каналу ВЧ АЭП результатов измерений сигналов, отнесенных системой «Талис-Лайт» и/или ее оператором к опасным сигналам, и характеристик использованного для измерений оборудования, в том числе и амплитудно-частотных характеристик антенно-фидерных устройств;
  • предоставление оператору системы «Талис-Лайт» пользовательского интерфейса, позволяющего установить все необходимые параметры для работы системы как в режиме автоматического выполнения задания, так и в режиме ручного исследования сигналов;
  • возможность создания и пополнения базы данных по постоянно присутствующим радиосигналам в зоне расположения исследуемого технического средства с целью уменьшения количества срабатываний системы «Талис-Лайт» на такие сигналы;
  • возможность визуализации в процессе исследования радиосигналов, представляющих интерес;
  • автоматический поиск и измерение параметров сигналов исследуемого технического средства в соответствии с подготовленным заданием;
  • возможность прослушивания демодулированного сигнала.
Гарантия: 12 месяцев

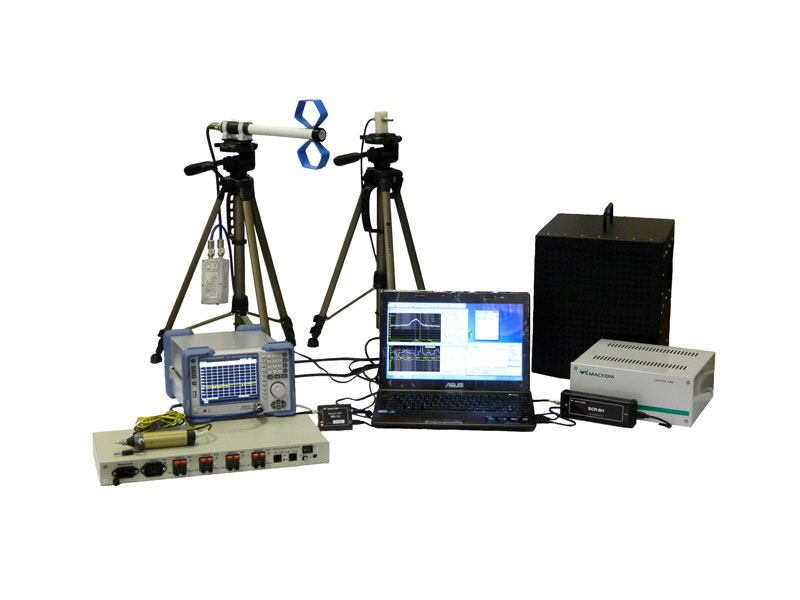

Анализатор спектра «R&S» «FSC-3» (9 кгц - 3 ггц)

1

Модуль ЦОС «МК-14» (блок цифровой обработки сигнала)

1

«АИ5-0» (антенна дипольная (электрическая), 9 кгц-2000 мгц)

1

«АИР3-2» (антенна рамочная (магнитная), 9 кгц-30 мгц)

1

«Я6–122/1» (пробник напряжения, 9 кгц-300 мгц

1

Измерительный блок (шумомер)

1

ICP микрофон

1

Источник калиброванного звукового давления

1

«УЭК» (колонка акустическая экранированная)

1

«Шорох-2МИ» (генератор-усилитель тестового акустического сигнала)

1

«Disconnector» (устройство управления исследуемым техническим средством)

1

Управляющая ПЭВМ ноутбук

1

Комплект программного обеспечения для системы «Талис-Лайт» («Сигурд-Лайт», «Талис-Интерфейс», «Тритон-Интерфейс», «Талис-Дельта»)

1

Дополнительно рекомендуем

«ТИ2-3» (токовый трансформатор, 9 кгц - 300мгц)

1

«СПДУ-1» (стол поворотный диэлектрический управляемый)

1

Комплект автономного питания антенн

1

Характеристики

Значение

Диапазон частот при измерении системой «Талис-Лайт» напряженности электрического поля

0,9 - 2000 МГц

Диапазон частот при измерении системой «Талис-Лайт» напряженности магнитного поля

0,9-30 МГц

Диапазон частот при измерении системой «Талис-Лайт» силы тока и напряжения переменного тока, наведенного электромагнитным полем

0,9-300 МГц

Динамический диапазон измерений напряженности электромагнитного поля, силы тока и напряжения переменного тока, наведенного электромагнитным полем, не менее

75 дБ

Минимальный измеряемый уровень напряженности электрического поля

15 дБ (мкВ/м)

Минимальный измеряемый уровень напряженности магнитного поля

20 дБ (нА/м)

Минимальный измеряемый уровень силы тока, наведенного электромагнитным полем

38 дБ (мкА)

Минимальный измеряемый уровень напряжения переменного тока

26 дБ (мкВ)

Диапазон частот измерения звукового давления, не менее

80 - 11300 Гц

Диапазон измерений звукового давления, не менее

24 - 132 дБ (20 мкПа)

Погрешность измерений уровня звукового давления и виброускорения, не более

± 0,7 дБ

Диапазон частот формирования акустического тест-сигнала, не менее

80 - 11300 Гц

Максимальное звуковое давление тест-сигнала на расстоянии 1 м от излучателя (интегральное, в полосе частот 80-11300 Гц), не менее

106 дБ

Минимальный измеряемый коэффициент (индекс) модуляции, не хуже

1*10-3

Погрешность измерения коэффициента (индекса) модуляции, не хуже

10%

Точность расчета показателей R2, r1 и r1’ , не хуже

не хуже предельных значений, заданных в нормативных документах, м

Время непрерывной работы системы без ухудшения точностных характеристик, не менее

8 час

Напряжение электропитания от сети переменного тока

198 - 242 В

Частота сети переменного тока

50±1 Гц

Свидетельство об утверждении средств измерений (на оформлении)
