Лазурит
Программно-аппаратный комплекс для измерения параметров волоконно-оптических систем передачи и оценки защищенности оптических линий связи
Программно-аппаратный комплекс для измерения параметров волоконно-оптических систем передачи (ВОСП) и оценки защищенности оптических линий связи «Лазурит».
Программно-аппаратный комплекс для измерения параметров волоконно-оптических систем передачи (ВОСП) и оценки защищенности оптических линий связи «Лазурит» (комплекс «Лазурит») предназначен для измерения параметров волоконно-оптических систем передачи и оценки защищенности оптических линий связи.
В комплексе «Лазурит» заложены возможности оптического тестера и рефлектометра, в том числе: измерение мощности оптического излучения, измерение затухания в оптических волокнах и их соединениях, определение длин волоконно-оптических линий, локализация неоднородностей и соединений волокна, включая те, которые вызваны поломкой кабеля, визуальное определение мест повреждения волокна, генерация стабилизированного оптического излучения.
Программное обеспечение комплекса «Лазурит» обеспечивает:- автоматизированный расчет заданных показателей защищенности ВОСП от утечки информации по оптическому каналу на основе исходных параметров и характеристик и данных, полученных от специализированных средств измерений для ВОЛС;
- оценку соответствия ВОСП установленной категории защищенности от утечки информации по оптическому каналу;
- вывод результатов расчета показателей защищенности в файл стандарта HTML или DOC (по выбору оператора) и составление технического паспорта исследуемой ВОСП;
- функционирование в среде операционных систем Microsoft Windows XP/Vista/7/8;
- защиту от несанкционированного использования при помощи технологии электронных идентификационных ключей.
|
Наименование характеристики |
Значение |
Примечание |
|
Диапазон длин волн, нм |
850 1300 |
Многомодовый режим |
|
1310 1550 |
Одномодовый режим | |
|
Динамический диапазон, дБ: 850 нм 1300 нм 1310 нм 1550 нм |
27 29 36 34 |
|
|
Диапазон измерения мощности оптического излучения, дБм: 850 нм 1310 нм, 1550 нм |
от +3 до минус 60 от +3 до минус 65 |
(от 2000 мкВт до 1 нВт) (от 2000 мкВт до 0,32 нВт) |
|
Диапазон измеряемых расстояний, км |
2, 5, 10, 20, 40, 80, 120, 160 , 240 |
|
|

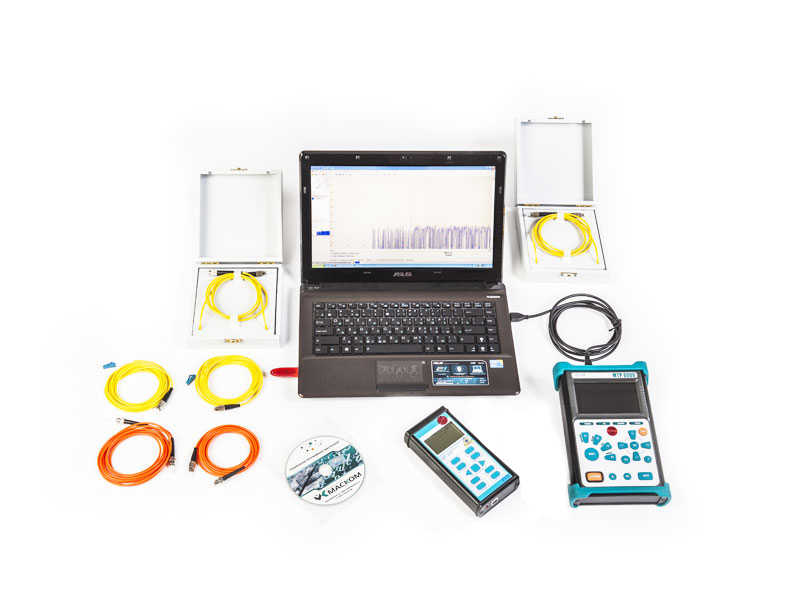

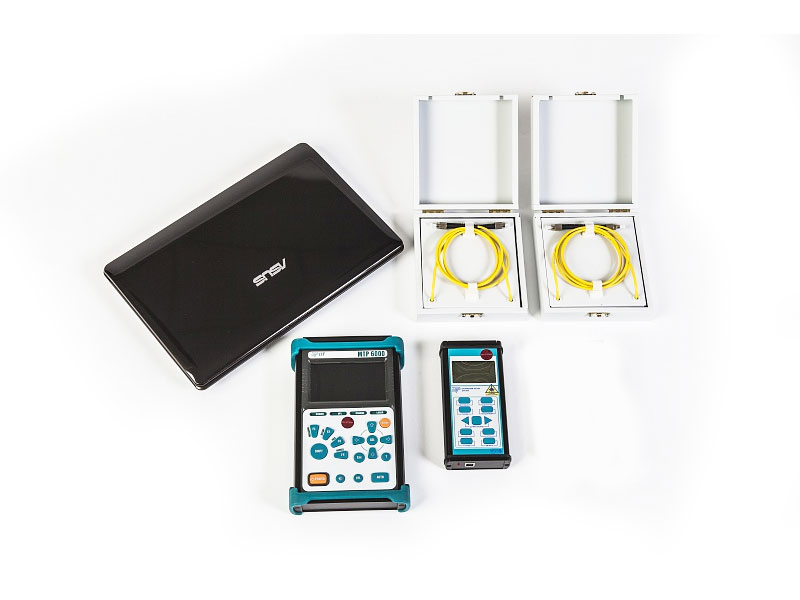

Наименование |
Кол-во, шт. |
|
«МТР 6000» (прибор оптический измерительный многофункциональный MM/SM (с программным обеспечением) |
1 |
|
«IIT-LTS-PM1-LS85» (тестер оптический (источник излучения ММ 850/1300 нм) (с программным обеспечением) |
1 |
|
Персональный компьютер (ноутбук) |
1 |
|
Аттенюатор оптический SM/MM |
1 |
|
Разветвитель оптический |
2 |
|
Адаптер |
8 |
|
Катушка нормализующая SM (1 км) |
1 |
|
Катушка нормализующая МM (200 м) |
1 |
|
Оптический шнур SM, 3M |
8 |
|
Оптический шнур MM, 3M |
8 |
|
«Лазурит - Курьер» (программа-конвертор для преобразования (конвертации) данных, полученных и сохраненных при проведении измерений в формат специального программного обеспечения (СПО) «Лазурит-Дельта») |
1 |
|
«Лазурит-Дельта» (специальное программное обеспечение для расчета показателей защищенности волоконно-оптических систем передачи (ВОСП) от утечки цифровой информации по оптическому каналу) |
1 |
|

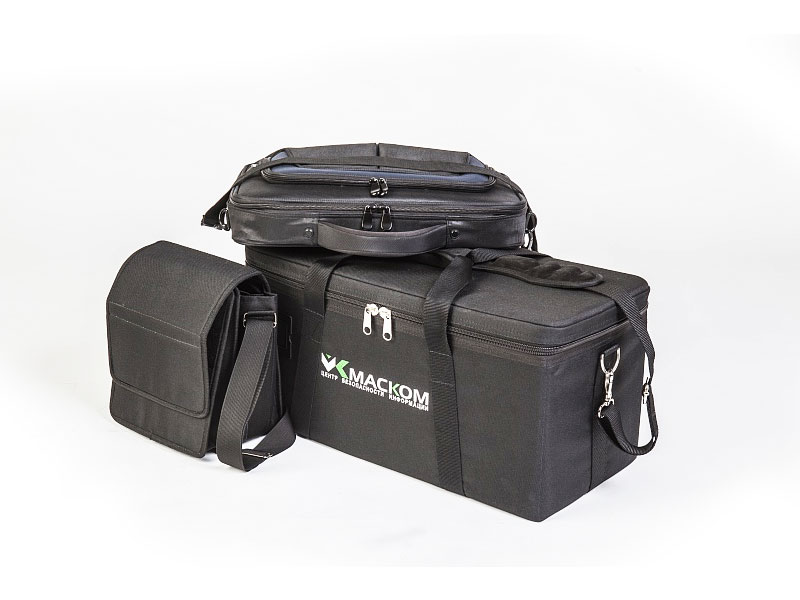

Укладка для транспортировки |
1 |
