Назначение:

Автоматизированная измерительная система выявления технических каналов утечки информации предназначена для проведения лабораторных исследований технических средств (ТС) с целью оценки эффективности защиты акустической речевой информации от утечки за счёт акустоэлектромагнитных преобразований (АЭМП), высокочастотного облучения технических средств и систем (ВЧО), высокочастотного навязывания (ВЧН), высокочастотной прокачки технических средств и систем (ВЧП), а также для измерений параметров побочных электромагнитных излучений и наводок (ПЭМИН).

Автоматизированная измерительная система выявления технических каналов утечки информации по своим техническим и функциональным характеристикам соответствует требованиям следующих нормативно-методических документов:

  • «Методика оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектромагнитных преобразований в технических средствах и системах» (утверждена приказом ФСТЭК России от 22.02.22 г. № 05);
  • «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотного облучения технических средств и систем» (утверждена приказом ФСТЭК России от 23.09.24 г. № 0027);
  • «Методика оценки эффективности защиты акустической речевой информации в технических средствах и системах от утечки за счет высокочастотного навязывания» (утверждена приказом ФСТЭК России от 10.06. 2020 г. № 0011);
  • «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотной прокачки технических средств и систем» (утверждена приказом ФСТЭК России от 22.04. 2020 г. № 009),
  • «Методика оценки эффективности защиты информации, обрабатываемой объектами вычислительной техники, от утечки за счет побочных электромагнитных излучений и наводок» (утверждена приказом ФСТЭК России от 27.11.17 г. № 043).

- автоматизированное исследование технических средств на наличие в них эффектов акустоэлектромагнитных преобразований излучаемых в эфир электромагнитных сигналов и распространяющихся по отходящим от технических средств токопроводящим линиям электрических сигналов;

- автоматизированное исследование технических средств на наличие в них эффектов модуляционных преобразований, возникающих за счет высокочастотного облучения, высокочастотного навязывания и высокочастотной прокачки; выполнение измерений в автоматизированном и ручном режимах;

- сохранение результатов измерений в файл с целью последующего его использования для проведения расчета показателей защищенности технических средств с помощью программного модуля расчета;

- вывод результатов расчета в текстовый файл;

- предоставление оператору пользовательского интерфейса, позволяющего установить все необходимые параметры для работы в режиме автоматического выполнения задания и в режиме ручного исследования технических средств;

- возможность формирования заданий с указанием параметров настройки измерительной аппаратуры и автоматический поиск и измерение параметров сигналов исследуемых технических средств в соответствии с подготовленным заданием;

- возможность формирования в рамках одного задания нескольких диапазонов частот для обеспечения возможности последовательного поиска сигналов с разными настройками измерительной аппаратуры;

- возможность визуализации в процессе исследования сигналов, представляющих интерес;

- возможность сохранения ранее сформированных заданий и результатов их выполнения;

- защиту программного обеспечения от несанкционированного использования при помощи технологии электронных ключей;

- возможность контроля собственного функционирования за счет формирования через интерфейс программного обеспечения сообщений и сигналов о прохождении команд управления в составные части системы и об их выполнении.

Характеристики:

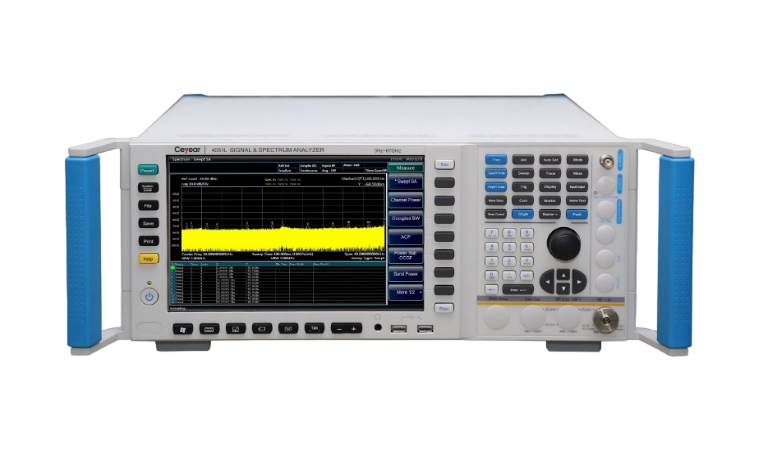

Анализатор спектра:

Анализатор спектра предназначен для приема и обработки сигналов, поступающих от подключенных к нему первичных измерительных преобразователей в виде измерительной антенны или токосъемника, а также пробника напряжения.

№ Наименование характеристики Значение
1. Диапазон частот от не более 0,009 МГц до не менее 10 ГГц;
2. Динамический диапазон измерения уровней синусоидальных сигналов не менее 100 дБ;
3. Уровень спектральной плотности мощности собственного шума не более -154 дБм/Гц;
4. Уровень спектральной плотности мощности фазового шума не более -120 дБн/Гц на частоте 100 МГц при отстройке от нее на 1 кГц;

Генератор сигналов высокочастотный:

№ Наименование характеристики Значение
1. Диапазон частот от не более 0,009 МГц до не менее 10 ГГц;
2. Уровень мощности выходного сигнала не менее 15 дБм;
3. Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала не более ±1 дБ;
4. Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц не более -110.

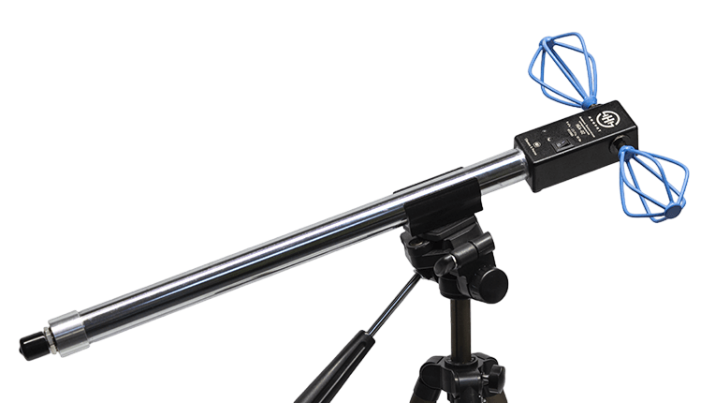

Антенна (либо комплект антенн) для измерения напряженности электрического поля:

№ Наименование характеристики Значение
1. Диапазон частот от не более 0,009 МГц до не менее 1 ГГц;
2. Пределы допускаемой абсолютной погрешности коэффициента калибровки не более ±2 дБ;
3. Коэффициент калибровки:
на частоте 100 МГц
на частоте 300 МГц
на частоте 1 ГГц

не более 15 дБ (м-1)
не более 20 дБ (м-1)
не более 30 дБ (м-1)
4. Вид поляризации линейная.

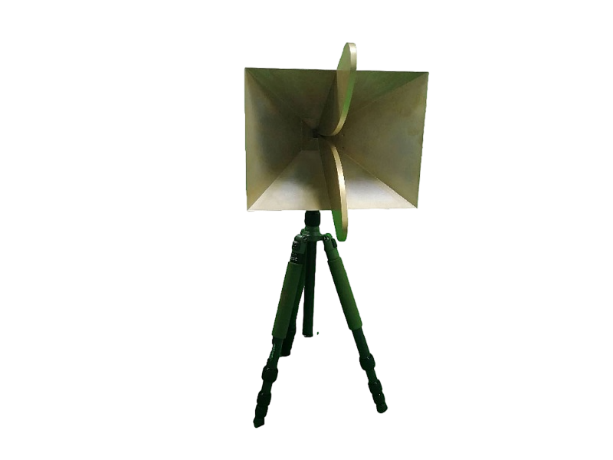

Антенна (либо комплект антенн) для измерения плотности потока энергии электромагнитного поля (напряженности поля):

№ Наименование характеристики Значение
1. Диапазон частот от не более 1 ГГц до не менее 10 ГГц;
2. Пределы допускаемой абсолютной погрешности коэффициента калибровки не более ±2 дБ;
3. Коэффициент усиления:
на частоте 1 ГГц
на частоте 3 ГГц
на частоте 10 ГГц

не менее 2 дБ
не менее 6 дБ
не менее 8 дБ
4. Вид поляризации линейная.

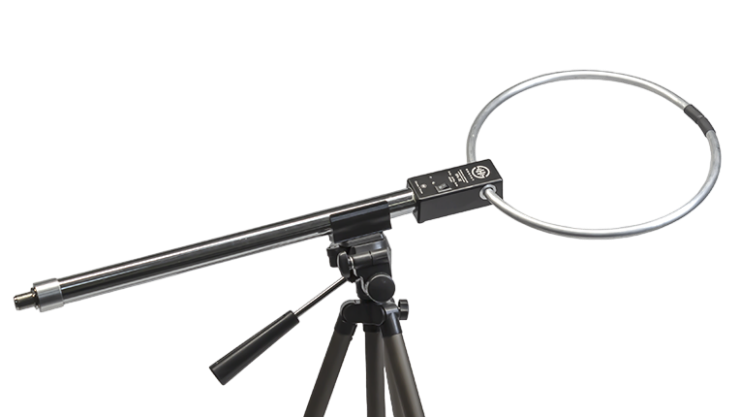

Антенна (либо комплект антенн) для измерения напряжённости магнитного поля:

№ Наименование характеристики Значение
1. Диапазон частот от не более 0,009 МГц до не менее 30 МГц;
2. Пределы допускаемой абсолютной погрешности коэффициента калибровки не более ±2 дБ;
3. Вид поляризации линейная.

Антенна (либо комплект антенн) излучающая:

№ Наименование характеристики Значение
1. Диапазон частот от не более 100 МГц до не менее 10 ГГц;
2. Вид поляризации линейная.

Токосъемник измерительный:

Токосъемник измерительный предназначен для съема сигнала с отходящих от технических средств линий без разрыва электрической цепи.

№ Наименование характеристики Значение
1. Диапазон частот от не более 0,01 МГц до не менее 400 МГц;
2. Коэффициент калибровки (при нагрузке 50 Ом):
в диапазоне 0,01 – 0,1 МГц
в диапазоне 0,1 – 1 МГц
в диапазоне 1 – 10 МГц
в диапазоне 10 – 200 МГц
в диапазоне 200 – 400 МГц

не более 30 дБ (Ом-1)
не более 15 дБ (Ом-1)
не более 0 дБ (Ом-1)
не более - 5 дБ (Ом-1)
не более 0 дБ (Ом-1)
3. Пределы допускаемой абсолютной погрешности коэффициента калибровки не более ±2 дБ;
4. Выходной импеданс 50 Ом.

Пробник напряжения

Пробник напряжения предназначен для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных в комплекте с измерительными приемниками, анализаторами спектра, селективными микровольтметрами и другими средствами измерений, имеющими входное сопротивление 50 Ом.

№ Наименование характеристики Значение
1. рабочий диапазон частот не более 9 кГц - не менее 400 МГц;
2. пределы допускаемой относительной погрешности коэффициента калибровки не более ±1 дБ;

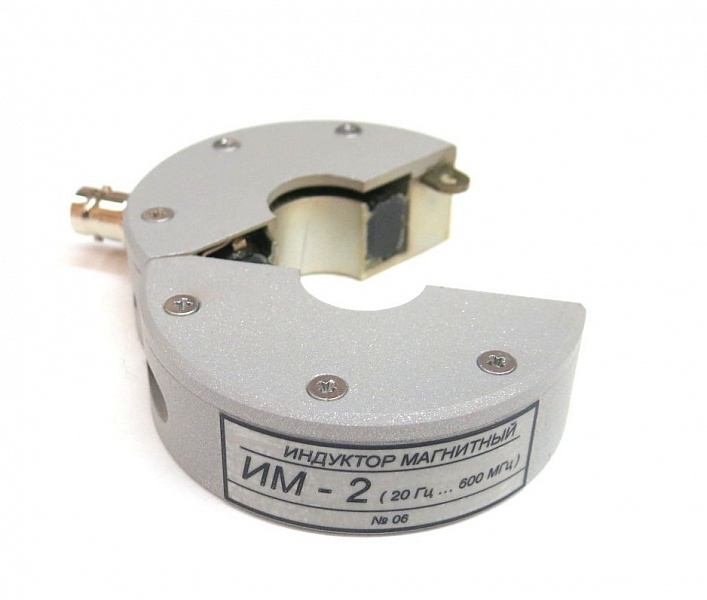

Устройство ввода тока в линию (индуктор магнитный):

Индуктор магнитный предназначен для инжекции электрического тока радиопомех в провода и кабели без их разрыва

№ Наименование характеристики Значение
1. Диапазон частот не более 0,009 МГц – не менее 400 МГц
2. Уровень создаваемого тока не менее 5 дБ(мА)

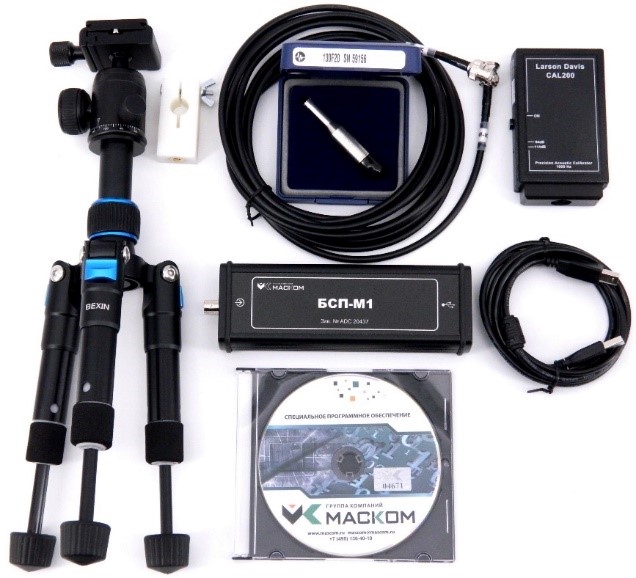

Канал измерения тестового акустического сигнала

Канал измерения тестового акустического сигнала предназначен для измерения звукового давления, создаваемого акустической колонкой в зоне размещения исследуемого технического средства.

№ Наименование характеристики Значение
1. Диапазон рабочих частот при измерении звукового давления, Гц не более 100 – не менее 11200.
2. Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа) не более 20 – не менее 120.
3. Пределы допускаемой абсолютной погрешности измерения уровня звукового давления на частоте 1 кГц, дБ не более ±2.
4. Чувствительность по свободному полю, мВ/Па не менее 10.
5. Неравномерность АЧХ по звуковому давлению, дБ не более 1.

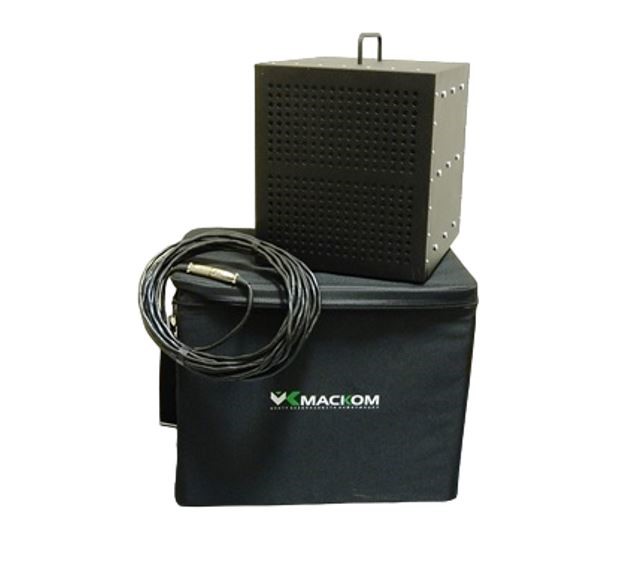

Канал формирования тестового акустического сигнала

Канал формирования тестового акустического сигнала предназначен для осуществления акустического воздействия на исследуемое техническое средство на произвольных частотах рабочего диапазона частот.

Задачей канала является создание в области пространства, занимаемого исследуемым техническим средством, акустического сигнала на заданных частотах с нормированным уровнем звукового давления.

№ Наименование характеристики Значение
1. Диапазон частот от не более 100 Гц до не менее 11200 Гц;
2. Уровень максимального звукового давления, создаваемого излучателем на расстоянии 1 м от излучателя:
в первой октаве
во второй октаве
в третьей и четвертой октавах
в пятой, шестой и седьмой октавах

не менее 90 дБ,
не менее 95 дБ,
не менее 100 дБ,
не менее 105 дБ.
3. Неравномерность АЧХ в октавных полосах не более 6 дБ;
4. Величины электрического и магнитного полей рассеяния при максимальной подводимой мощности на расстоянии 1 м по оси излучателя:
электрического поля
магнитного поля

не более 0,2 мкВ/м,
не более 20 мкА/м;
5. Нестабильность уровня интегрального звукового давления в течении непрерывной работы не более 2 дБ.

Канал формирования тестового электрического сигнала

Канал формирования тестового электрического сигнала предназначен для формирования и ввода тестового электрического сигнала в исследуемое техническое средство на произвольных частотах рабочего диапазона частот.

№ Наименование характеристики Значение
1. Диапазон частот от не более 100 Гц до не менее 11200 Гц;
2. Уровень выходного электрического напряжения (СКЗ) не менее 0,775 В;
3. Уровень мощности выходного сигнала (при использовании усилителя мощности) не менее 25 дБм.

Комплект мерных отрезков токопроводящих линий (кабелей, проводов).

№ Наименование характеристики Значение
1. Марки проводов TCB; NYM; КСПэВ; ТПП; UTP5e
2. Длина каждого провода не менее 5 м.

Персональная ЭВМ ноутбук.

№ Наименование характеристики Значение
1. Частота процессора не менее 2000 МГц.
2. Количество ядер процессора не менее 2.
3. Объем памяти оперативного запоминающего устройства не менее 4 Гб.
4. Емкость жесткого диска не менее 500 Гб.
5. Диагональ экрана не менее 15,4 дюймов.

Комплектность:

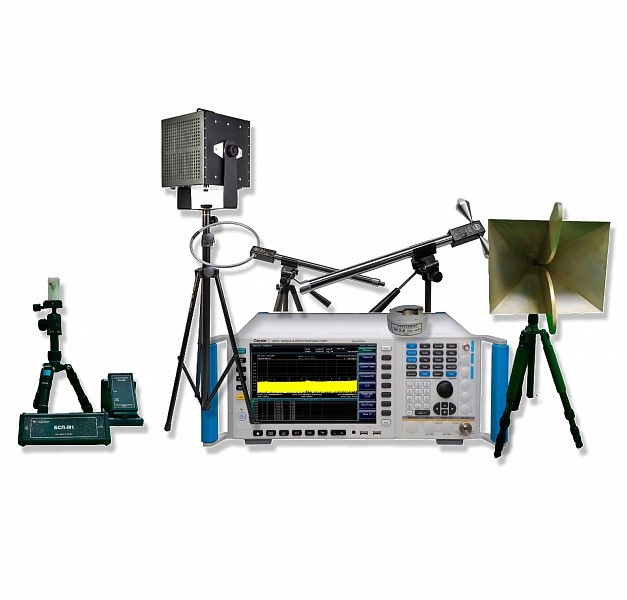

1) Автоматизированная измерительная система выявления технических каналов утечки информации в составе:

№ Наименование Количество
1. Анализатор спектра 1 шт.
2. Генератор высокочастотных сигналов 1 шт.
3. Антенна (либо комплект антенн) для измерения напряженности электрического поля 1 шт.
4. Антенна (либо комплект антенн) для измерения плотности потока энергии электромагнитного поля (напряженности поля) 1 шт.
5. Антенна (либо комплект антенн) для измерения напряжённости магнитного поля 1 шт.
6. Антенна (либо комплект антенн) излучающая 1 шт.
7. Токосъемник измерительный 1 шт.
8. Пробник напряжения 1 шт.
9. Индуктор магнитный 1 шт.
10. Канал измерения тестового акустического сигнала 1 к-т
11. Канал формирования тестового акустического сигнала 1 к-т
12. Канал формирования тестового электрического сигнала 1 к-т
13. Комплект мерных отрезков 1 к-т.;
14. Штатив 2 шт.;
15. Персональная ЭВМ 1 к-т
16. Комплект специального программного обеспечения для оценки защищенности 1 к-т
17. Эксплуатационно-техническая документация 1 к-т

Сертификаты:

№ Наименование
1. Автоматизированная измерительная система выявления технических каналов утечки информации, либо её измерительные элементы, включены в Федеральный информационный фонд по обеспечению единства измерений Российской Федерации.;
2. Автоматизированная измерительная система выявления технических каналов утечки информации, либо её измерительные элементы, прошли первичную метрологическую поверку.;
3. Сертификат соответствия ФСТЭК России на систему либо программный модуль расчета на соответствие требованиям НМД «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотного облучения технических средств и систем» (утверждена приказом ФСТЭК России от 23.09.24 г. № 0027)
4. Сертификат соответствия ФСТЭК России на систему либо программный модуль расчета на соответствие требованиям НМД «Методика оценки эффективности защиты акустической речевой информации в технических средствах и системах от утечки за счет высокочастотного навязывания» (утверждена приказом ФСТЭК России от 10.06. 2020 г. № 0011)
5. Сертификат соответствия ФСТЭК России на систему либо программный модуль расчета на соответствие требованиям НМД «Методика оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектромагнитных преобразований в технических средствах и системах» (утверждена приказом ФСТЭК России от 22.02.22 г. № 05);
6. Сертификат соответствия ФСТЭК России на систему либо программный модуль расчета на соответствие требованиям НМД «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотной прокачки технических средств и систем» (утверждена приказом ФСТЭК России от 22.04. 2020 г. № 009).
7. Сертификат соответствия ФСТЭК России на систему либо программный модуль расчета на соответствие требованиям НМД «Методика оценки эффективности защиты информации, обрабатываемой объектами вычислительной техники, от утечки за счет побочных электромагнитных излучений и наводок» (утверждена приказом ФСТЭК России от 27.11.17 г. № 043)
