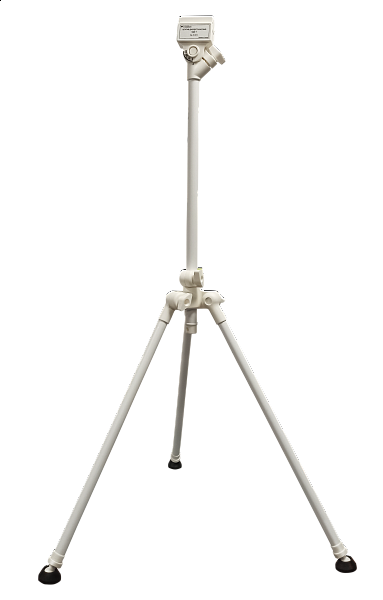

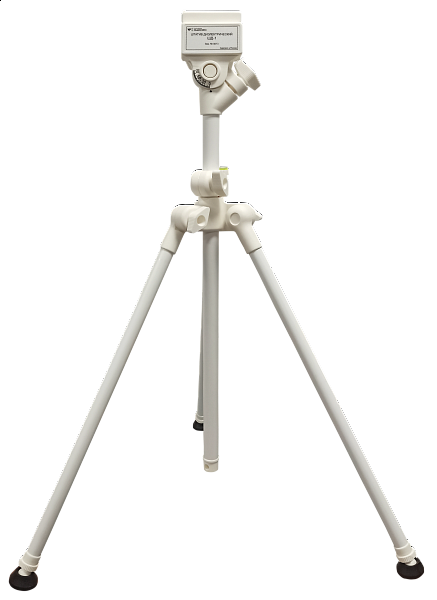

Штатив диэлектрический ШД-1 (далее – штатив ШД-1, штатив или изделие) предназначен для крепления измерительных и передающих антенн при выполнении измерений и исследований электромагнитного поля. Все детали штатива ШД-1 изготовлены из диэлектрических материалов.

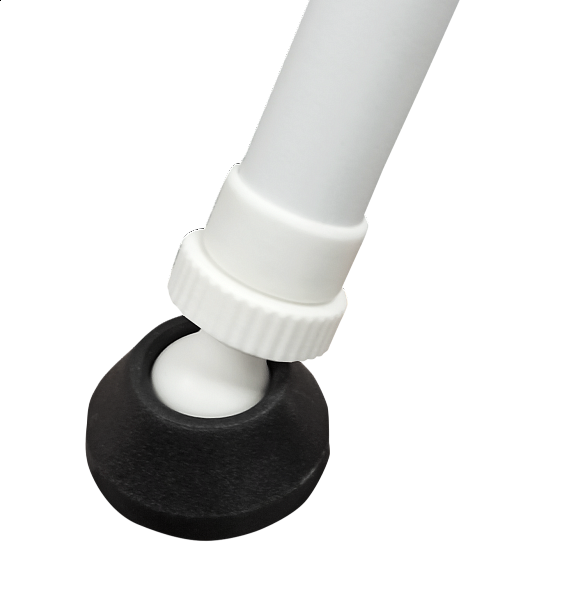

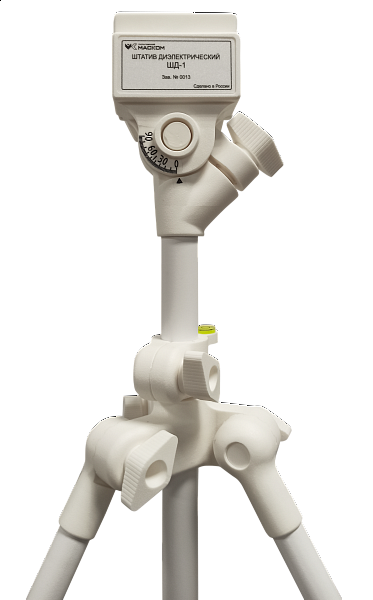

Все детали штатива ШД-1 изготовлены из диэлектрических материалов. Штатив ШД-1, за счёт подвижной штанги, обеспечивает возможность размещения антенны относительно опорной поверхности (пола) на высоте от 915 до 1500 мм, а также углы поворота узла крепления антенны 0-360° по азимуту. Опорные ноги штатива ШД-1 раскладываются с дискретным шагом. Регулируемые винтовые опоры треноги снабжены резиновыми ножками с шарнирным креплением, обеспечивающее устойчивое положение штатива ШД-1 на неровных поверхностях. Головка штатива позволяет поворачивать закреплённую антенну в вертикальной плоскости в направлении опорной поверхности в пределах 90°, по углу места с шагом 1°. Для контроля угла поворота на головке имеется градусная шкала. Съёмная крепёжная площадка снабжена винтом со стандартной для фотоштативов резьбой 1/4″ 20. штатив ШД-1 может комплектоваться специальным диэлектрическим кронштейном КД-1 (далее - КД-1 или кронштейн КД-1), из состава дополнительных опций. КД-1 представляет собой, в общем виде, хомут с кламповым соединителем Для контроля угла поворота антенны вокруг горизонтальной оси на КД-1 нанесена градусная шкала от 0° до ± 90°. На КД-1, помимо штатного крепления, предусмотрено резьбовое отверстие, позволяющее закрепить его на любом фотоштативе с крепёжным винтом 1/4″-20.

Наименование	Количество
Штатив диэлектрический ШД-1 МСШЕ.301553.003	1 шт
Штатив диэлектрический ШД-1. Этикетка МСШЕ.301553.003ЭТ	1 шт

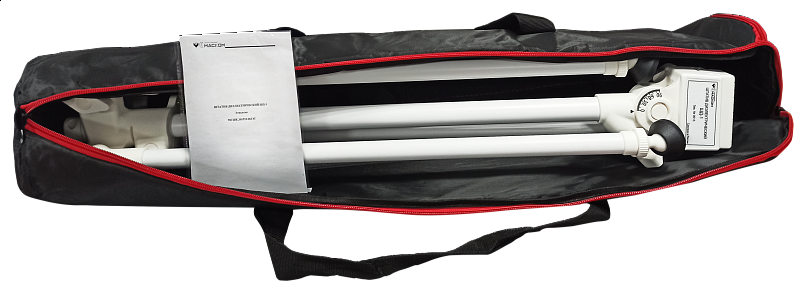

Сумка	1 шт
Кронштейн диэлектрический КД-1 МСШЕ.301524.00 (дополнительная опция)	1 шт

Примечание - Кронштейн диэлектрический КД-1 поставляется по запросу при формировании заказа, либо по отдельному заказу
