Система «Шорох-5Л» предназначена для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, путём формирования акустических и вибрационных маскирующих помех.
Система «Шорох-5Л» относится к средствам активной акустической и вибрационной защиты информации 1-го класса тип «Б».

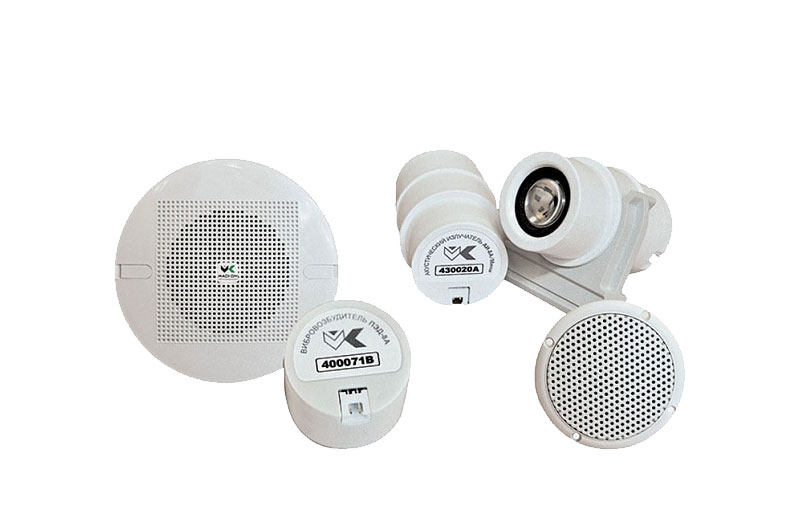

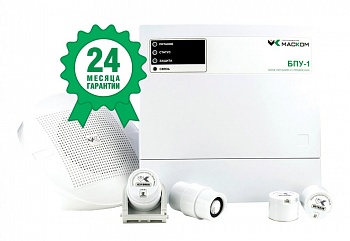

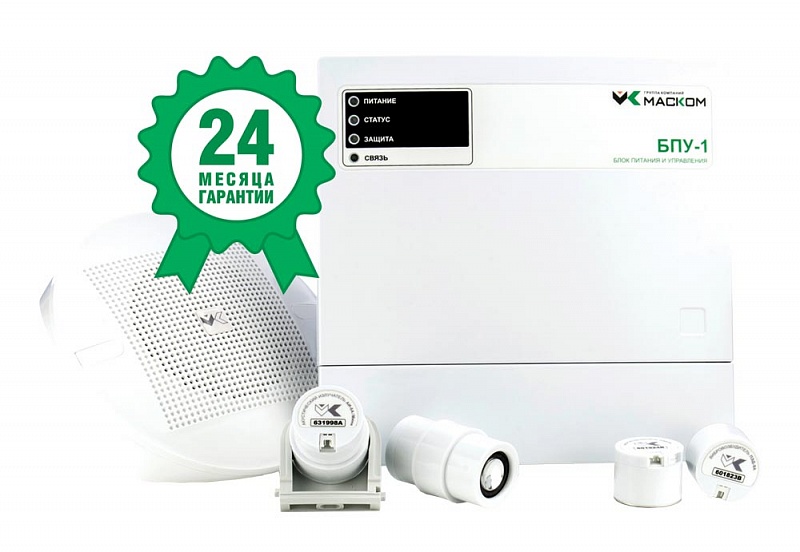

Система представляет собой комплекс устройств, состоящий из блока питания и управления «БПУ-1» с активными вибровозбудителями «ПЭД-8А» и активными акустическими излучателями «АИ-8А/Н» и «АИ-8А/Мини», что позволяет производить настройку каждого оконечного излучателя индивидуально.

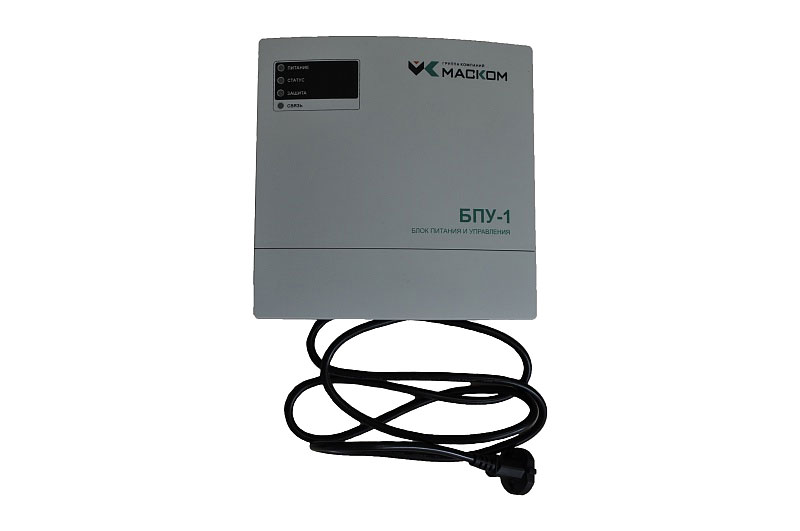

Блок питания и управления «БПУ-1» выполняет следующие основные функции:
- включение/выключение системы «Шорох-5Л»;
- настройка оконечных излучателей с помощью программного обеспечения и сохранение настроек во встроенной памяти;
- контроль функционирования элементов системы и формирование визуальной индикации состояний системы, с возможностью выдачи тревожных сообщений;
- удаленный контроль и управление несколькими системами «Шорох-5Л» с одного операторского места;
- возможность интеграции «Шорох-5Л» в иные распределенные системы.

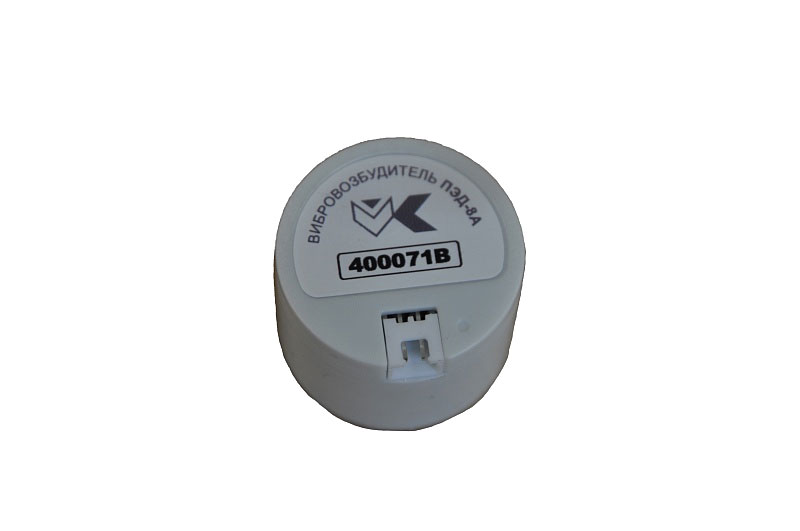

Вибровозбудитель ПЭД-8А обеспечивает защиту акустической информации от утечки по вибрационному каналу и предназначен для установки на окна, рамы, ограждающие конструкции (стены, пол, потолок) и инженерные коммуникации (трубопроводы).
Акустические излучатели обеспечивают защиту информации от утечки по акустическому каналу:

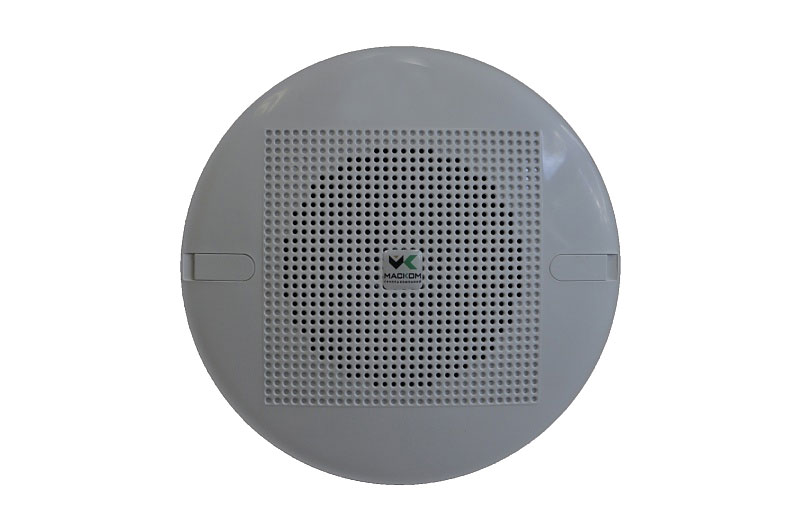

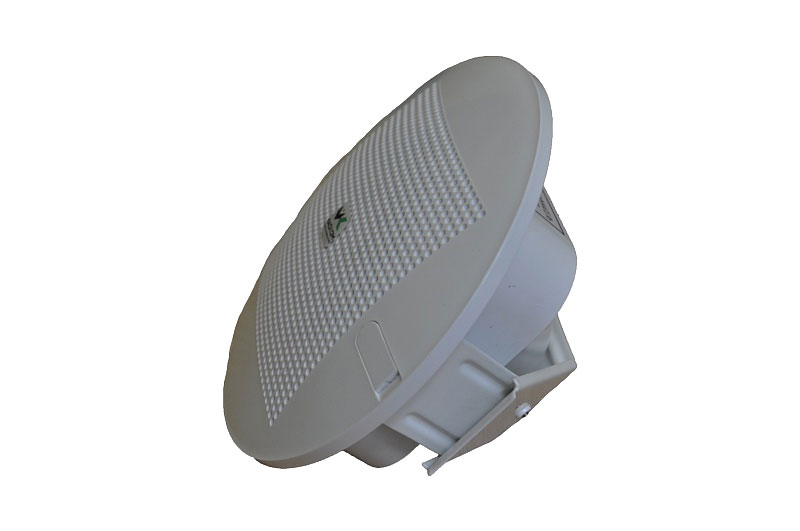

- АИ-8А/Н – предназначен для установки на стену (потолок).

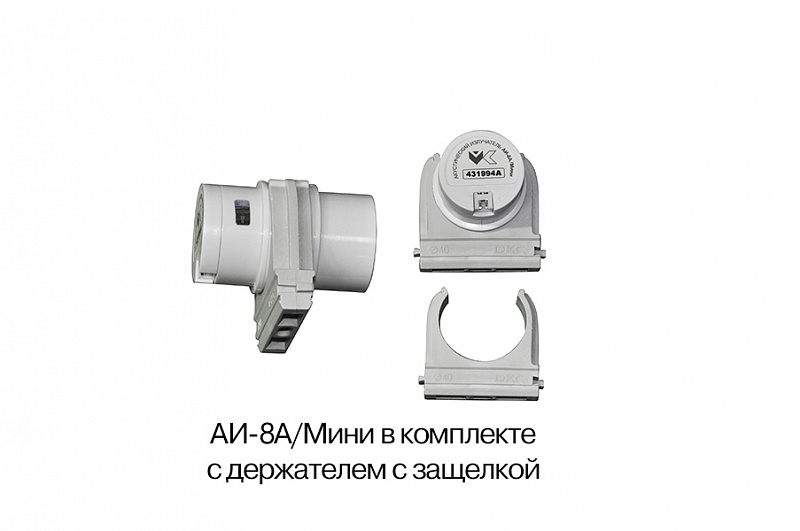

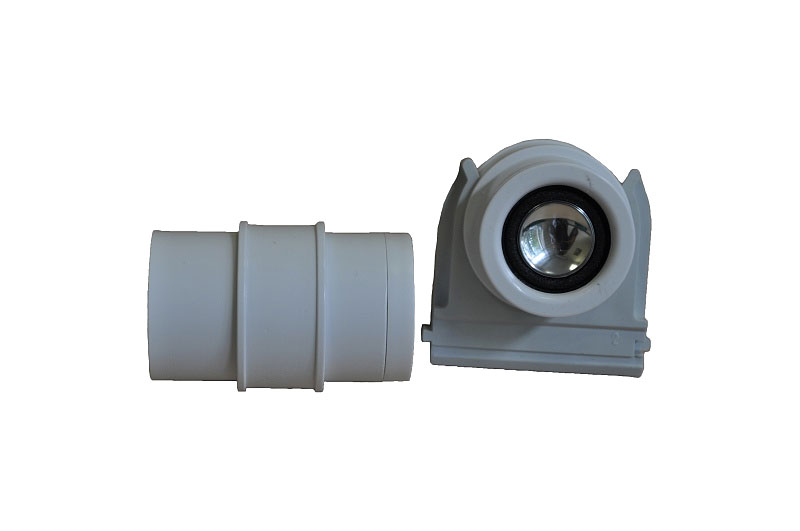

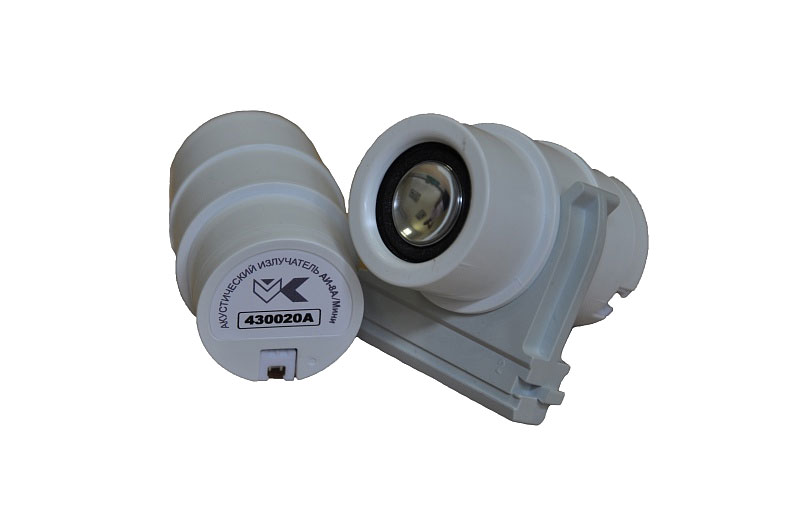

- АИ-8А/Мини – предназначен для установки в межрамное пространство окон, вентиляционные каналы и пр.
К БПУ-1 можно подключить до 35 оконечных излучателей (ПЭД-8А, АИ-8А/Н, АИ-8А/Мини).
Преимущества системы «Шорох-5Л»:
- регулировка спектра помехи каждого из излучателей в октавных полосах, а также регулировку общего уровня помехи, что позволяет обеспечить оптимальную настройку системы с минимумом побочных паразитных акустических шумов;
- расширенный контроль работоспособности каждого излучателя: режим работы, потребляемый ток, работоспособность механического блока;
- контроль параметров соединительных (проводных) линий;
- настройка системы по интерфейсу USB с помощью программного обеспечения.
| Параметр и характеристика | Значение |
| Диапазон регулировки уровня шумового сигнала в полосе октавных фильтров, не менее | 18 дБ |
| Диапазон регулировки общего уровня шумового сигнала, не менее | 30 дБ |
| Напряжение электропитания системы | 220 (+10 % -15 %) В |
| Частота переменного напряжения электропитания | 50±2 Гц |
| Потребляемая мощность при полной нагрузке, не более | 130 ВА |
| Время непрерывной работы, не менее | 8 ч |
| Напряжение электропитания излучателя | 12 В |
| Ток потребления излучателя, не более | 0,2 А |
| Напряжение электропитания ДУ | 12 В |
| Ток потребления ДУ, не более | 0,1 А |
| Напряжение электропитания устройства внешней индикации | 12 В |
| Ток потребления одним индикатором устройства внешней индикации, не более | 0,1 А |
| Интерфейс связи | RS-485 |
| Интерфейс настройки параметров | USB |
| Масса/габаритные размеры составных частей системы «Шорох-5Л»: | |
| Блок питания и управления «БПУ-1», г/мм | 1200/222*225*52 |
| Вибровозбудитель «ПЭД-8А», г/мм | 45/ø35*30 |
| Акустический излучатель «АИ-8А/Н», г/мм | 330/ø170*71 |
| Акустический излучатель «АИ-8А/Мини», г/мм | 65/ø41*62 |
| Акустический излучатель «АИ-8А/П», г/мм | 410/ø170*100 |
| Акустический излучатель «АИ-8А/У», г/мм | 250/ø91*63 |
| Устройство внешней индикации, г/мм | 150/65,5*105,5*19,5 |
| Пульт ДУ, г/мм | 110/37*10 |
| Гарантия | 24 месяца |
|
Наименование |
Кол-во, шт. |
|
Блок питания и управления «БПУ-1» |
См. Примечания 1 и 2 |
|
Вибровозбудитель «ПЭД-8А» | |
|
Акустический излучатель «АИ-8А/Н» | |
|
Акустический излучатель «АИ-8А/Мини» | |
|
ПО «Шорох-ДУ» |
Поставляется в комплекте с БПУ-1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Руководство пользователя на ПО «Шорох-ДУ» |
1 |
|
Дополнительные опции: | |
|

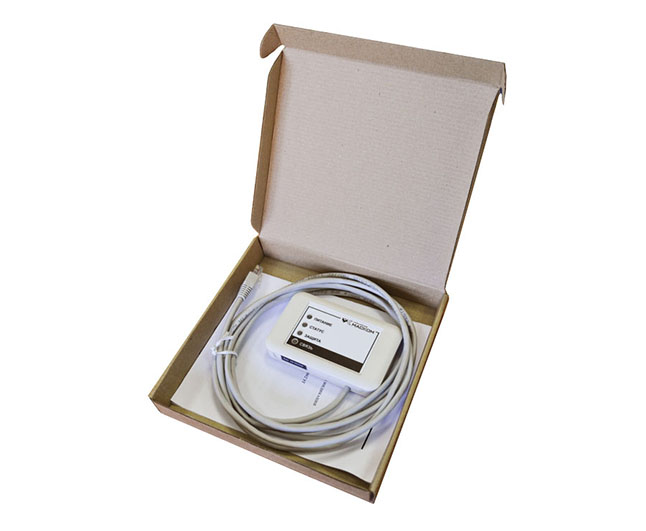

Устройство внешней индикации |
1 |
|

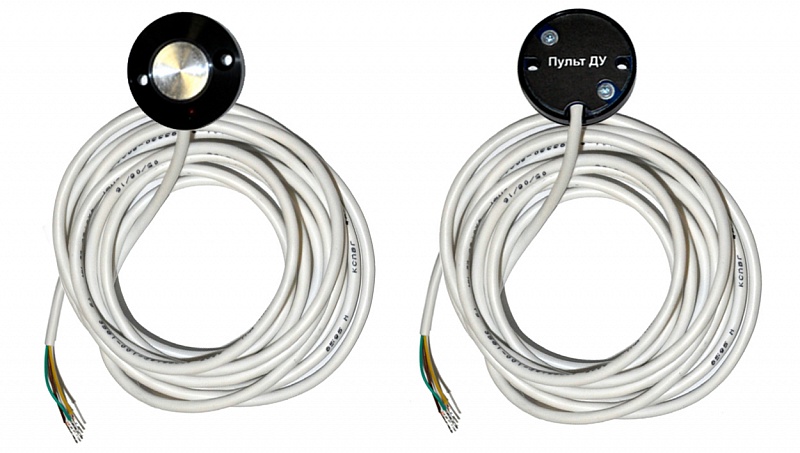

Пульт ДУ |
1 |
|

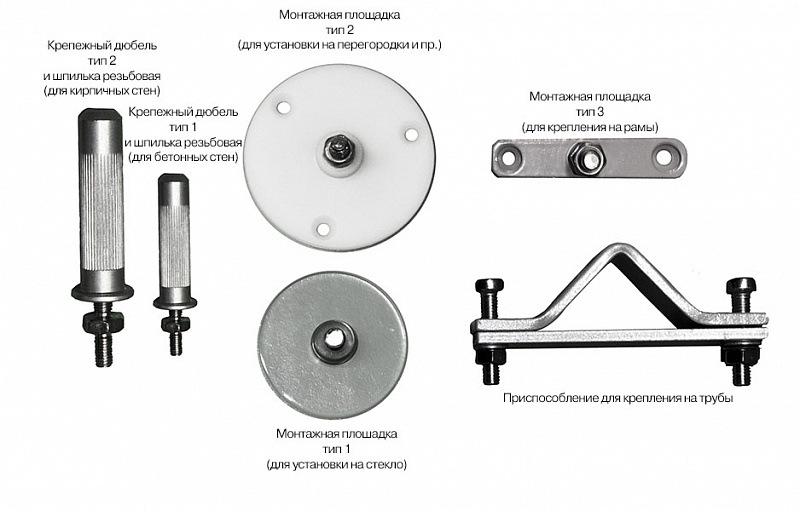

Монтажный комплект: |
|
|

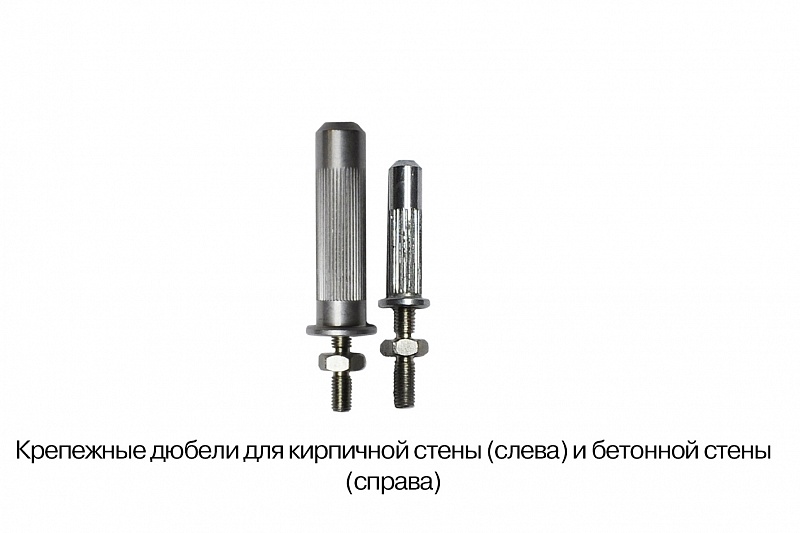

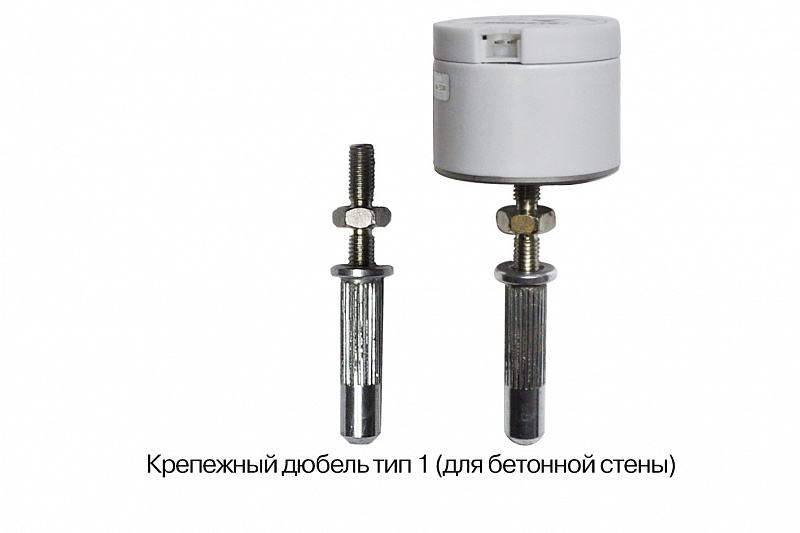

Крепёжный дюбель (тип 1) и шпилька резьбовая для бетонных стен |
См. примечание 3 |
|

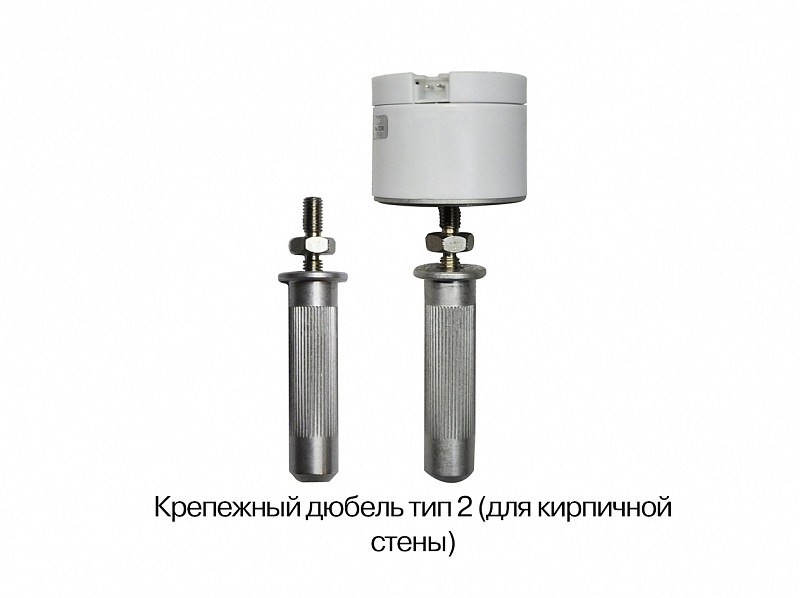

Крепёжный дюбель (тип 2) и шпилька резьбовая для кирпичных стен | |
|

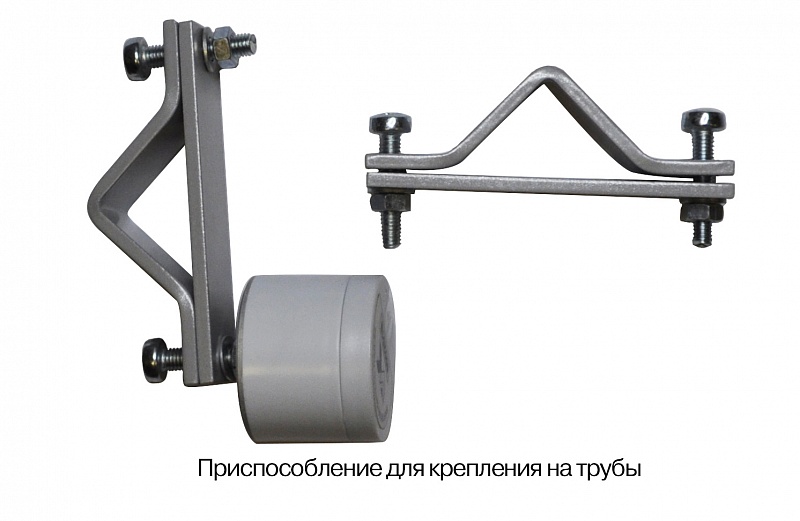

Приспособление для крепления вибровозбудителя на трубы | |
|

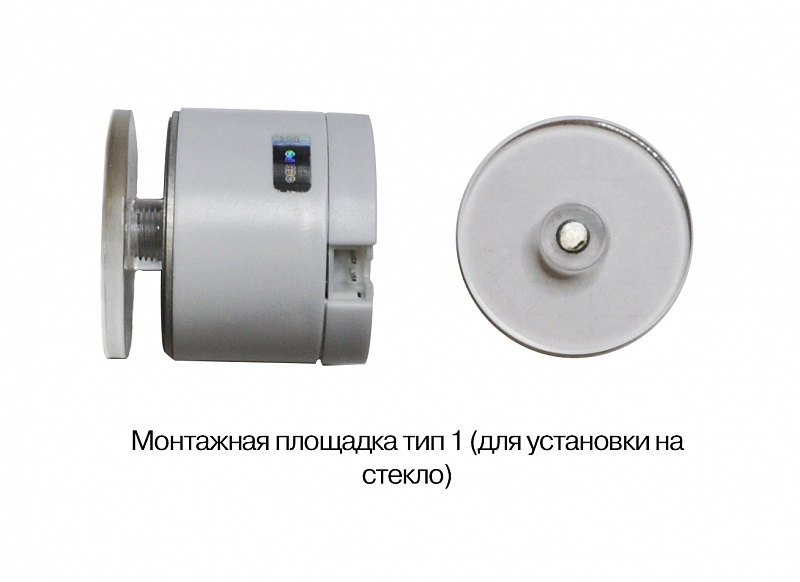

Монтажная площадка (тип 1) для установки на стекло | |
|

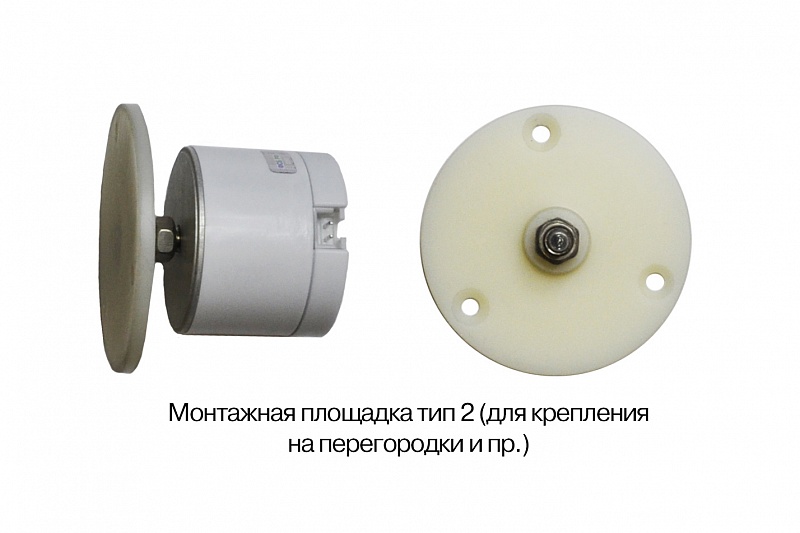

Монтажная площадка (тип 2) для установки на перегородки и пр. | |
|

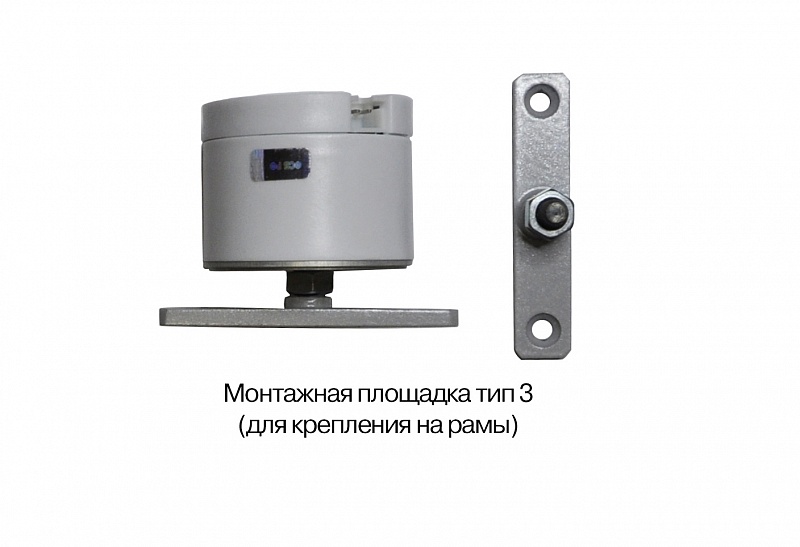

Монтажная площадка (тип 3) для крепления на рамы | |
|
Клеевой состав |
Примечания:
1. Количество вибровозбудителей и акустических излучателей каждого типа определяется при заказе, но их общее количество не может превышать 35 штук на один БПУ-1.
2. Для обеспечения работоспособности системы в её состав должен входить БПУ-1 и хотя бы один из вибровозбудителей или акустических излучателей.
3. Состав монтажного комплекта определяется при заказе.
Сертификат ФСТЭК России № 3596 от 08.07.16 г., действует до 08.07.24 г. (на соответствие «Требованиям к средствам активной акустической и вибрационной защиты акустической речевой информации»)(ФСТЭК России, 2015)
Сертификат ФСТЭК России № 3265 от 07.11.14 г., действует до 07.11.17 г. (распространяется на эксплуатируемые системы, произведенные до 31.12.15 г.).
Экспертное заключение № 1031 от 04.12.17 г. о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям
Решение № 402-ОР/10-2014 от 16.10.14 г. о невозможности выдачи пожарного сертификата в связи с тем, что требования пожарной безопасности к заявленной продукции на средства защиты не установлены (ФЗ № 123 от 22 июля 2008 г.)
