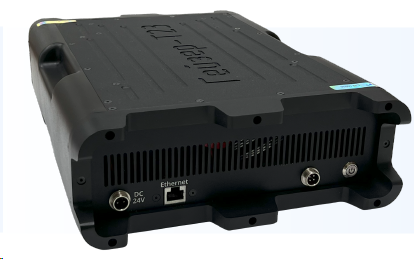

ГЕЙЗЕР-Т23

Программно-аппаратный комплекс «Гейзер-Т23» предназначен для обнаружения и идентификации электронных устройств сотовой связи, устройств беспроводного доступа стандартных радиоинтерфейсов, действующих и перспективных стандартов радиотелефонной связи и широкополосного доступа, с возможностью документирования факта радиообмена и фиксирования их идентификационных данных. Комплекс осуществляет непрерывное сканирование диапазона рабочих частот на предмет обнаружения работы устройств сотовой связи и беспроводного доступа, при этом для всех обнаруженных устройств регистрируется детальная информация об их параметрах. Комплекс разработан на принципах технологии SDR (Software Defined Radio), обеспечивающей быструю программную перестройку параметров используемых электронных компонентов для работы в любом из рабочих диапазонов частот и стандартов систем связи.

- имитатор базовых станций стандартов GSM/UMTS/LTE(FDD/TDD)/NR;

- выявление устройств сотовой связи осуществляется одновременно по трем независимым каналам сотовой связи;

- панорамный обзор спектра в выбранном диапазоне частот, обеспечивающий обнаружение излучений любых радиоэлектронных средств, включая перспективные стандарты связи;

- амплитудное детектирование сигналов в предустановленных частотных диапазонах LTE 450; LTE 700/800; ZigBee 868/LTE 800; ZigBee 900; GSM/UMTS/LTE 900; GSM/UMTS/LTE 1800; DECT/GSM/UMTS/LTE 1880/1900/2100; LTE 2300; Wi-Fi/BT/ZigBee/DECT 2400; LTE 2500/2600; Wi-Fi 3500; WiMax/Wi-Fi 5,6,6E, с возможностью конфигурирования требуемых диапазонов.

- идентификация:

• Базовых станций сотовой связи стандартов GSM/UMTS/LTE(FDD/TDD)/NR

• Мобильных устройств сотовой связи стандартов GSM/UMTS/LTE/NR;

• Wi-Fi устройств IEEE802.11 a,b,g,n,ac,h,y,j,ac (2.4-5ГГц);

• Wi-Fi 6 и Wi-Fi 6E IEEE802.11ax (8 ГГц);

• IoT устройств Bluetooth IEEE802.15.1 и ZigBee IEEE802.15.4;

- обнаружение и регистрация фактов работы радиоэлектронных средств, включая перспективные системы связи;

- выявление и идентификация электронных устройств сотовой связи, устройств беспроводного доступа стандартных радиоинтерфейсов, действующих и перспективных стандартов ридиотелефонной связи и широколосного доступа, с возможностью документирования факта радиообмена и фиксирования их идентификационных данных; - предупреждение о появлении новых устройств в зоне радиовидимости;

- использование как детектора сотовой связи и базовых станций операторов связи.

- Выбор полосы панорамного обзора или диапазона частот от 70 МГц до 8 ГГц (для Wi-Fi устройств);

- Частотно-амплитудное детектирование сигналов в выбранных диапазонах частот, по превышению порога детектирования;

- Независимый многоканальный приемо-передающий блок с функциями: - Регулировка мощности передатчика;

- Идентификация базовых станций сотовой связи стандартов GSM/UMTS/LTE (FDD/TDD);

- NR с определением параметров:

Стандарт связи	Определяемые параметры
GSM	MCC, MNC, LAC, CellIdentity, ARFCN, RxL, C1, C2, BSIC, RAC,BAND, T3212,список соседних БС Neighbour List
UMTS	MCC, MNC, LAC, Cell Identity, URFCN, RSCP, код скремблирования PSC, список соседних БС Neighbour List (если передается)
LTE	ERFCN, Physical Cell Identity (PCI), RSRP, MCC, MNC, TAC, Cell Identity (если передается), список соседних БС Neighbour List (если передается)
NR	ERFCN, RSRP, MCC, MNC, TAC, Cell Identity (если передается), список соседних БС Neighbour List (если передается)

- Идентификация мобильных устройств сотовой связи стандартов GSM/UMTS/LTE (FDD/TDD)/NR с определением параметров IMSI/IMEI/TMSI, производителя (Vendor), модели (Model), поддерживаемых стандартов;

- Идентификация Wi-Fi устройств IEEE802.11 a,b,g,n,ac,h,y,j,ac (2.4-5ГГц), в том числе Wi-Fi 6 и Wi-Fi 6E IEEE802.11ax (8 ГГц) с определением параметров для точек доступа: MAC, BSSID,Vendor, RSSI, SSID, Channel; для абонентских устройств: MAC, Vendor, SSID;

- Идентификация IoT устройств Bluetooth IEEE802.15.4 и ZigBee IEEE802.15.1 с определением MAC или ID для устройства;

- Управление включением и выключением электропитания в розетках сетевого фильтра (220В) и адаптеров питания с настраиваемым выходным напряжением 5-24В и реле напряжения для функции «сухой контакт»;

- Наличие Ethernet аудиоустройства для осуществления акустического воздействия;

- Питание от внешнего источника постоянного тока напряжением 24В;

- Радиус детектирования: до 50 м.

Мобильные устройства сотовой связи

Стандарт связи	Частотный диапазон, наименование	Диапазон частот приемного модуля, МГц
GSM 850	Band 5	824-849
GSM 900	Band 8	880-915
GSM 1800	Band 3	1710-1785
GSM 1900	Band 2	1850-1910
DECT 1800		1880-1900
DECT 1900		1900-1930
DECT 2400		2400-2497
UMTS 850	Band 5	824-849
UMTS 900	Band 8	880-915
UMTS 1800	Band 3	1710-1785
UMTS 1900	Band 2	1850-1910
UMTS 2100	Band 1	1920-1980
LTE 450	Band 31	452-457
LTE 700	Band 28	699-748
LTE 800	Band 20	815-845
LTE 800	Band 18, 19	832-862
LTE 850	Band 5	824-849
LTE 900	Band 8	880-915
LTE 1800	Band 3	1710-1785
LTE 1900	Band 2	1900-1920
LTE 2100	Band 1	1920-1980
LTE 2300	Band 40	2300-2400
LTE 2600	Band 7	2500-2570
LTE 2600	Band 38	2570-2620

Базовые станции сотовой связи

Стандарт связи	Частотный диапазон, наименование	Диапазон частот приемного модуля, МГц
GSM 850	Band 5	824-849
GSM 900	Band 8	921-960
GSM 1800	Band 3	1805-1880
GSM 1900	Band 2	1930-1910
UMTS 850	Band 5	824-849
UMTS 900	Band 8	925-960
UMTS 1800	Band 3	1805-1880
UMTS 1900	Band 2	1930-1990
UMTS 2100	Band 1	2110-2170
LTE 450	Band 31	462-468
LTE 700	Band 28	729-803
LTE 800	Band 20	791-821
LTE 800	Band 18, 19	860-890
LTE 850	Band 5	869-894
LTE 900	Band 8	925-960
LTE 1800	Band 3	1805-1880
LTE 1900	Band 2	1930-1990
LTE 2100	Band 1	2110-2170
LTE 2300 TDD	Band 40	2300-2400
LTE 2600	Band 7	2620-2690
LTE 2600 TDD	Band 38	2496-2690
5G NR 700	N 12	729-746
5G NR 800	N 20	791-821
5G NR 850	N 5	824-849
5G NR 900	N 8	869-894
5G NR 1800	N 3	1805-1880
5G NR 1900	N 2	1930-1990
5G NR 2100	N 1	2110-2170
5G NR 2300 TDD	N 40	2300-2400
5G NR 2600	N 7	2620-2690
5G NR 2600 TDD	N 38	2570-2620
5G NR 3500 TDD	N 77	3300-3800
5G NR 3700 TDD	N 78	3300-4200
5G NR 4700 TDD	N 79	4400-5000

Беспроводные средства доступа

Стандарт связи	Диапазон частот приемного модуля, МГц
ZigBee 800	868-868,6
WiFi/ZigBee 900	902-928
Wi-Fi (IEEE 802.11 a,b,g,n,ac,h,y,j,ac)	2300-2400 2400-2500
ZigBee IEEE 802.15.4	2600-2700
BlueTooth (IEEE 802.15.1)	3400-3700
UWB (IEEE 802.15.4a)	4915-5170
WiMax (IEEE 802.16)	5170-5250 5250-5720 5720-5985
WiFi6E (IEEE 802.11ax)	5925-7125

Наименование	Количество
Приемопередающий блок	1 шт.
Управляющая ЭВМ (ноутбук в комплекте)	1 шт.
Имитатор сигнала терминала сотовой связи с поддержкой Wi-Fi и BT – смартфон Xiaomi Redmi A1	1 шт.
