Канал формирования тестового акустического сигнала

Назначение:

Канал формирования тестового акустического сигнала предназначен для преобразования электрического сигнала в акустический сигнал и может быть использован в качестве источника акустического сигнала при исследованиях акустоэлектрических преобразований в основных и вспомогательных технических средств и систем в соответствии с действующими методическими материалами, а также при иных исследованиях, для которых важен значительно сниженный уровень электрического и магнитного полей рассеяния на частотах преобразуемого сигнала.

Функциональные особенности:

Электромагнитная экранировка обеспечивает электромагнитную совместимость при проведении исследований в соответствии с действующими методическими материалами:

- «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотного облучения технических средств и систем» (утверждена приказом ФСТЭК России от 12.07.18 г. № 0022).

- «Методика оценки эффективности защиты акустической речевой информации от утечки за счет высокочастотной прокачки технических средств и систем» (утверждена приказом ФСТЭК России от 22.04.20 г. № 0009);

- «Методика оценки эффективности защиты акустической информации в технических средствах и системах от утечки за счет высокочастотного навязывания» (утверждена приказом ФСТЭК России от 10.06.20 г. № 0011);

- «Методика оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах и системах» (утверждена приказом ФСТЭК России от 22.03.18 г. № 012).

Канал формирования тестового акустического сигнала поддерживает работу со следующими автоматизированными измерительными системами:

- «Талис-НЧ-М2»;

- «Талис-НЧ-М1»;

- «Талис-НЧ-Лайт»;

- «Каскад»;

- «Тандем»;

- «Шепот-М1»;

- «Тритон»;

- «Обертон».

Технические характеристики:

Параметр	Значение
Диапазон рабочих частот	100 – 11200 Гц
Неравномерность АЧХ в октавных полосах, не более	6 дБ
Максимальный уровень звукового давления на расстоянии 1 м (по оси излучения), не менее: - в первой, второй, третьей и четвёртой октавных полосах; - в пятой, шестой и седьмой октавных полосах	100 105
Величины полей рассеивания (напряженности поля) при максимальной подводимой мощности на расстоянии 1 м по оси излучателя ¹⁾, не более: - для магнитного поля, мкА/м; - для электрического поля, мкВ/м	20 0,2
Нестабильность уровня интегрального звукового давления в течение непрерывной работы, не более	±2 дБ

Комплект поставки:

Наименование	Количество

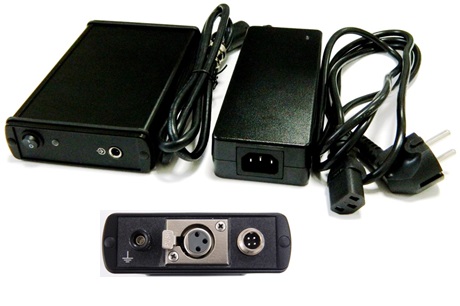

Усилитель «Шелест-М2»	1 шт.
Блок питания 120-230В/48В	1 шт.

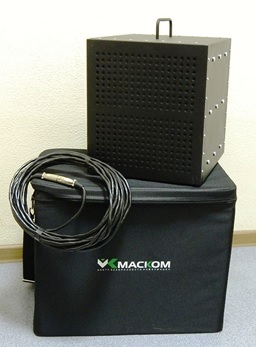

Колонка экранированная «УЭК-М1»	1 шт.
Предохранитель типа ВП1-1 (3,15А)	2 шт.
Эксплуатационно-техническая документация	1 к-т.
