Канал измерения тестового акустического сигнала

Описание

Технические характеристики

Комплектация

Назначение:

Канал измерения тестового акустического сигнала «КИТАС» предназначен для измерения уровня звукового давления при проведении специальных исследований технических средств и помещений.

Функциональные особенности:

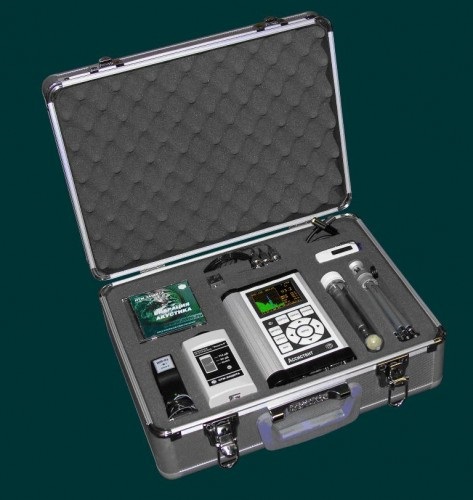

- управление одним или двумя измерительными блоками (шумомером «Ассистент» или блоком «БСП-М1») при проведении измерений;

- управление генератором звуковых частот для формирования сигналов различной формы (усилителем «Шелест-М2»);

- измерение и исследование акустических сигналов в одиннадцати октавных полосах (1/1) с центральными частотами: 16, 31,5, 63, 125, 250, 500, 1000, 2000, 4000, 8000 и 16000 Гц;

- измерение и исследование акустических сигналов в 33-х третьоктавных полосах (1/3) с центральными частотами: 12,5, 16, 20, 25, 31,5, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 16000 и 20000 Гц;

- измерение и исследование виброакустических сигналов в 11-ти октавных и 33-х третьоктавных полосах;

- исследование спектра входного сигнала с использованием БПФ;

- запись и хранение входных сигналов на магнитном носителе для их последующей обработки;

- формирование сообщений о неверных действиях оператора с указанием характера ошибок.

Технические характеристики:

Характеристика	Значение
Диапазон рабочих частот при измерении звукового давления, Гц	100 – 11200
Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа)	от 20 до 120
Пределы допускаемой абсолютной погрешности измерения уровня звукового давления на частоте 1 кГц, дБ	±1
Чувствительность по свободному полю, мВ/Па, не хуже	10
Неравномерность АЧХ по звуковому давлению, дБ, не более	1
Время непрерывной работы изделия без ухудшения точностных характеристик, ч	8
Напряжение сети электропитания управляющей ПЭВМ, В	230 ± 23
Частота сети электропитания управляющей ПЭВМ, Гц	50 ± 1

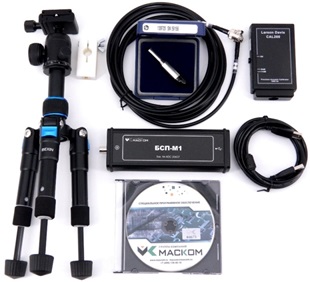

Комплект поставки:

Наименование	Количество
Блок БСП-М1	1 шт.
Микрофон измерительный 130F20 (или 130E20)	1 шт.
Источник калиброванного звукового давления «CAL200»	1 шт.
Кабель микрофонный «КМ-К»	1 шт.
Кабель интерфейсный USB	1 шт.
Держатель микрофона	1 шт.
Штатив для микрофона	1 шт.
Программная оболочка «Шепот Лайт»	1шт.
Эксплуатационно-техническая документация	1 к-т.
