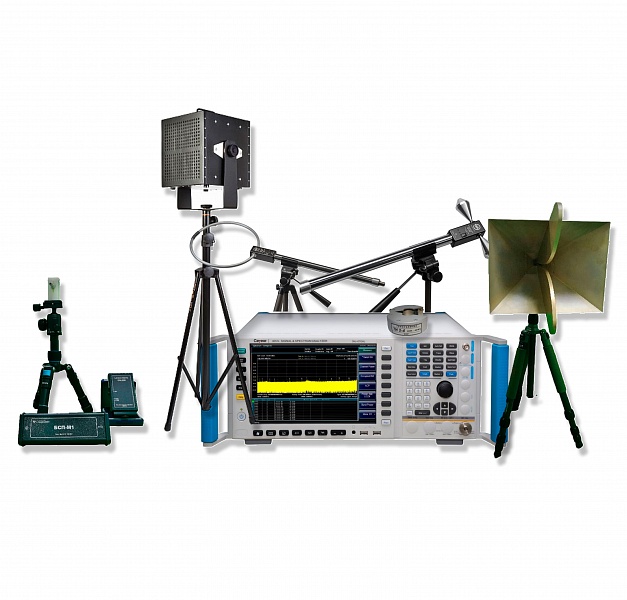

Автоматизированная система для выявления технических каналов утечки акустической информации за счет акустоэлектромагнитных преобразований (система) предназначена для инструментальных исследований технических средств с целью определения излучаемых в эфир электромагнитных сигналов, возникающих при работе входящих в состав генераторов.
Система по своим техническим и функциональным характеристикам соответствует требованиям нормативно-методического документа «Методика оценки эффективности защиты акустической информации от утечки за счет акустоэлектромагнитных преобразований в технических средствах и системах» (утверждена приказом ФСТЭК России от 22.02.22 г. № 05)
Система по своим техническим и функциональным характеристикам соответствует требованиям нормативно-методического документа «Методика оценки эффективности защиты акустической информации от утечки за счет акустоэлектромагнитных преобразований в технических средствах и системах» (утверждена приказом ФСТЭК России от 22.02.22 г. № 05)
• Автоматизированное исследование технических средств на наличие в них эффектов акустоэлектромагнитных преобразований излучаемых в эфир электромагнитных сигналов и распространяющихся по отходящим от технических средств токопроводящим линиям электрических сигналов;
выполнение измерений в автоматизированном и ручном режимах;
• сохранение результатов измерений в файл с целью последующего его использования для проведения расчета показателей защищенности технических средств с помощью программного модуля расчета;
вывод результатов расчета в текстовый файл;
• предоставление оператору пользовательского интерфейса, позволяющего установить все необходимые параметры для работы в режиме автоматического выполнения задания и в режиме ручного исследования технических средств;
• возможность формирования заданий с указанием параметров настройки измерительной аппаратуры и автоматический поиск и измерение параметров сигналов исследуемых технических средств в соответствии с подготовленным заданием;
• возможность формирования в рамках одного задания нескольких диапазонов частот для обеспечения возможности последовательного поиска сигналов с разными настройками измерительной аппаратуры;
• возможность визуализации в процессе исследования сигналов, представляющих интерес;
• возможность сохранения ранее сформированных заданий и результатов их выполнения;
• защиту программного обеспечения от несанкционированного использования при помощи технологии электронных ключей;
• возможность контроля собственного функционирования за счет формирования через интерфейс программного обеспечения сообщений и сигналов о прохождении команд управления в составные части системы и об их выполнении.
выполнение измерений в автоматизированном и ручном режимах;
• сохранение результатов измерений в файл с целью последующего его использования для проведения расчета показателей защищенности технических средств с помощью программного модуля расчета;
вывод результатов расчета в текстовый файл;
• предоставление оператору пользовательского интерфейса, позволяющего установить все необходимые параметры для работы в режиме автоматического выполнения задания и в режиме ручного исследования технических средств;
• возможность формирования заданий с указанием параметров настройки измерительной аппаратуры и автоматический поиск и измерение параметров сигналов исследуемых технических средств в соответствии с подготовленным заданием;
• возможность формирования в рамках одного задания нескольких диапазонов частот для обеспечения возможности последовательного поиска сигналов с разными настройками измерительной аппаратуры;
• возможность визуализации в процессе исследования сигналов, представляющих интерес;
• возможность сохранения ранее сформированных заданий и результатов их выполнения;
• защиту программного обеспечения от несанкционированного использования при помощи технологии электронных ключей;
• возможность контроля собственного функционирования за счет формирования через интерфейс программного обеспечения сообщений и сигналов о прохождении команд управления в составные части системы и об их выполнении.

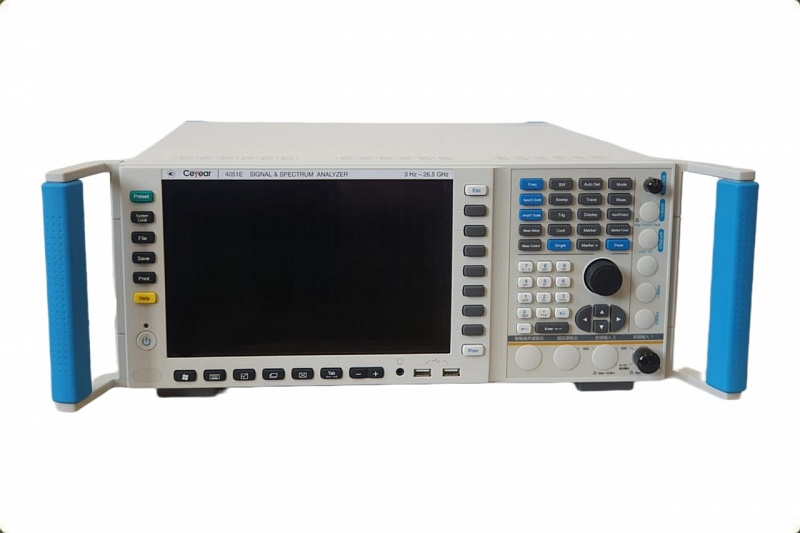

Анализатор спектра:
• Анализатор спектра предназначен для приема и обработки сигналов, поступающих от подключенных к нему первичных измерительных преобразователей в виде измерительной антенны или токосъемника.
• Диапазон частот: от 10 кГц до 10 ГГц;
• Динамический диапазон измерения уровней сигналов: 100 дБ;
• Уровень спектральной плотности мощности шума: -154 дБм/Гц;
• Уровень спектральной плотности мощности фазового шума: -120 дБн/Гц на частоте 100 МГц при отстройке от нее на 1 кГц;
• Минимальная частотная полоса пропускания измерительного фильтра: 10 Гц;
• Анализатор спектра предназначен для приема и обработки сигналов, поступающих от подключенных к нему первичных измерительных преобразователей в виде измерительной антенны или токосъемника.
• Диапазон частот: от 10 кГц до 10 ГГц;
• Динамический диапазон измерения уровней сигналов: 100 дБ;
• Уровень спектральной плотности мощности шума: -154 дБм/Гц;
• Уровень спектральной плотности мощности фазового шума: -120 дБн/Гц на частоте 100 МГц при отстройке от нее на 1 кГц;
• Минимальная частотная полоса пропускания измерительного фильтра: 10 Гц;
• Погрешность измерения уровней мощности синусоидального сигнала: 2 дБ.
Генератор сигналов высокочастотный:
Диапазон частот: от 10 кГц до 10 ГГц;
Уровень мощности выходного сигнала: 15 дБм.

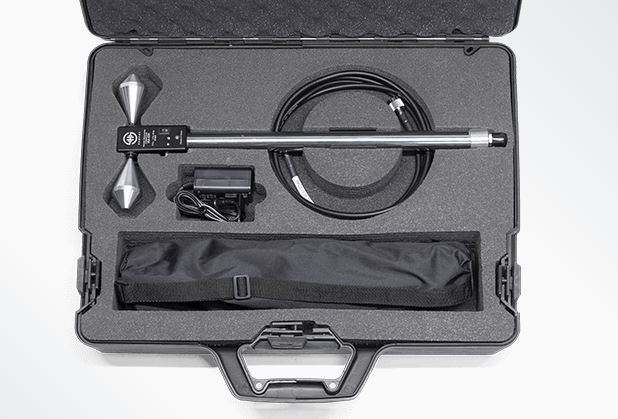

Антенна для измерения напряженности электрического поля:
Диапазон частот: от 10 кГц до 1 ГГц;
Погрешность определения коэффициента калибровки: 2 дБ;
Коэффициент калибровки:
• 15 дБ (м-1) на частоте 100 МГц,
• 20 дБ (м-1) на частоте 300 МГц,
• 30 дБ (м-1) на частоте 1 ГГц;
Вид поляризации: линейная.

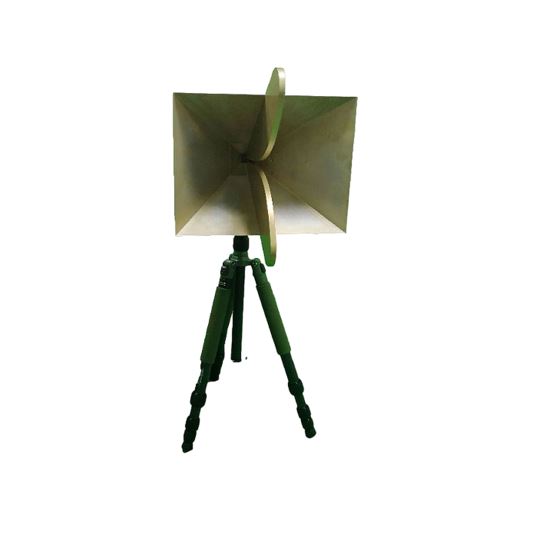

Антенна для измерения плотности потока энергии электромагнитного поля (напряженности поля):
Диапазон частот: от 1 ГГц до 10 ГГц;
Погрешность коэффициента усиления: 2 дБ;
Коэффициент усиления:
• 2 дБ на частоте 1 ГГц,
• 6 дБ на частоте 3 ГГц,
• 8 дБ на частоте 10 ГГц;
Вид поляризации: линейная.

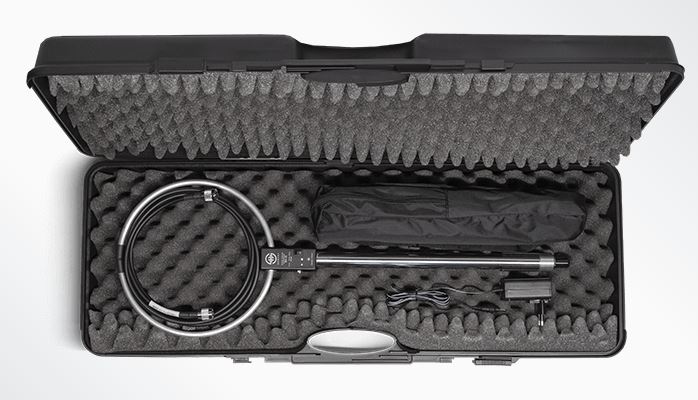

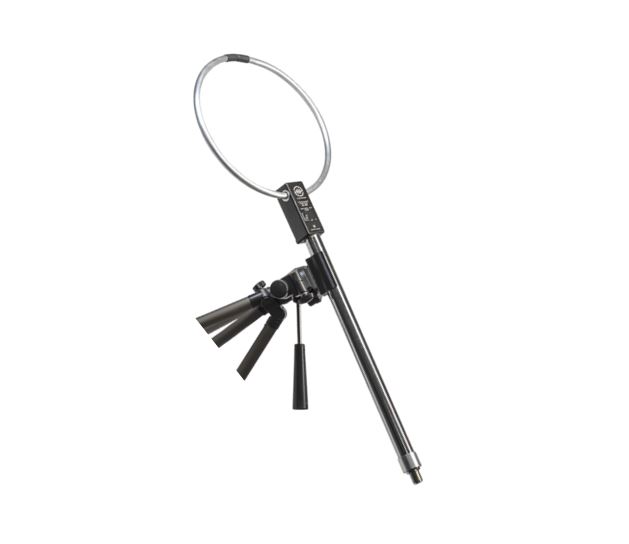

Антенна для измерения напряжённости магнитного поля:
Диапазон частот: от 10 кГц до 30 МГц;
Погрешность коэффициента калибровки: 2 дБ;
Вид поляризации: линейная.
Антенна излучающая:
Диапазон частот: от 10 кГц до 10 ГГц;
Вид поляризации: линейная.
Токосъемник измерительный:
Токосъемник измерительный предназначен для съема сигнала с отходящих от технических средств линий без разрыва электрической цепи.
Диапазон частот: от 0,01 МГц до 400 МГц;
Коэффициент калибровки (при нагрузке 50 Ом), не более:
• в диапазоне 0,01 – 0,1 МГц: 30 дБ (Ом-1),
• в диапазоне 0,1 – 1 МГц: 15 дБ (Ом-1),
• в диапазоне 1 – 10 МГц: 0 дБ (Ом-1),
• в диапазоне 10 – 200 МГц: - 5 дБ (Ом-1),
• в диапазоне 200 – 400 МГц: 0 дБ (Ом-1);
Погрешность определения коэффициента калибровки: не более 2 дБ;
Выходной импеданс: 50 Ом.

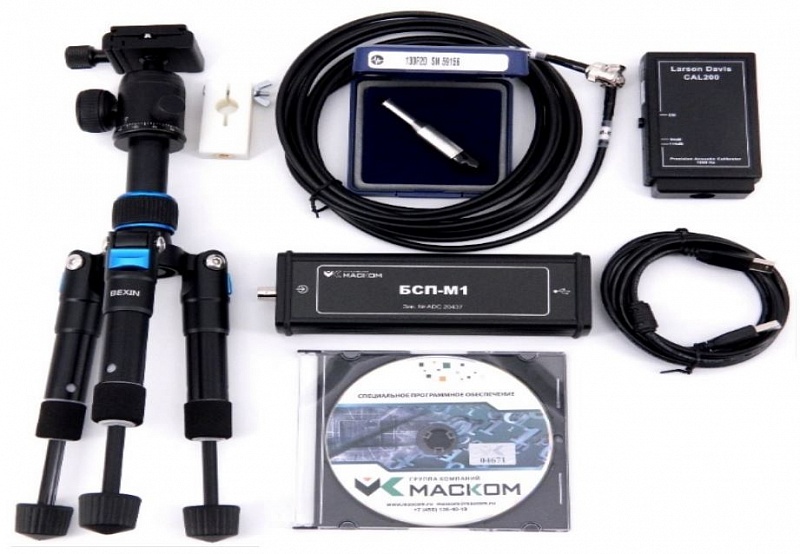

Канал измерения тестового акустического сигнала
Канал измерения тестового акустического сигнала предназначен для измерения звукового давления, создаваемого акустической колонкой в зоне размещения исследуемого технического средства.
Диапазон рабочих частот при измерении звукового давления, Гц: 100 –11200.
• Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа), не менее: 20 –120.
• Максимальная допускаемая относительная погрешность измерения уровня звукового давления на частоте 1 кГц, дБ: не более 2.
• Чувствительность по свободному полю, мВ/Па: 1.
• Неравномерность АЧХ по звуковому давлению, дБ: 1.

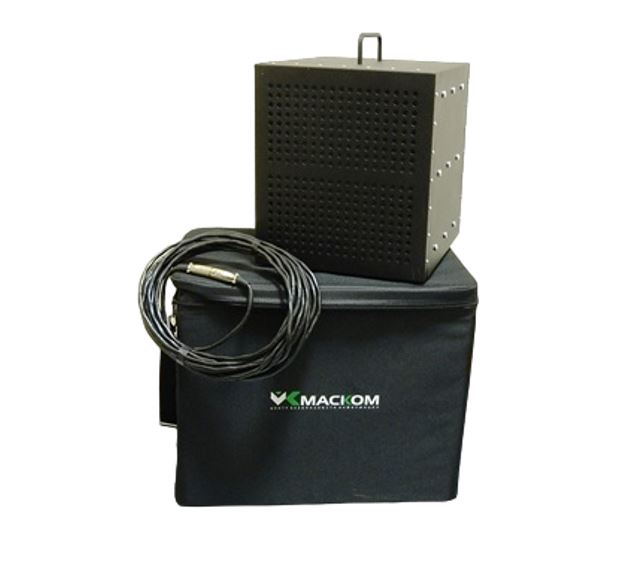

Канал формирования тестового акустического сигнала:
Канал формирования тестового акустического сигнала предназначен для осуществления акустического воздействия на исследуемое техническое средство на произвольных частотах рабочего диапазона частот.
Задачей канала является создание в области пространства, занимаемого исследуемым техническим средством, акустического сигнала на заданных частотах с нормированным уровнем звукового давления.
Диапазон частот: от 100 Гц до 11200 Гц;
Уровень мощности выходного сигнала: не менее 25 дБм.
Уровень звукового давления, создаваемого излучателем на частотах на расстоянии 1 м от излучателя:
• в первой окате 90 дБ,
• во второй октаве 95 дБ,
• в третьей и четвертой октавах 100 дБ,
• в пятой и седьмой октавах 105 дБ.
Неравномерность АЧХ в октавных полосах: 6 дБ;
Величины электрического и магнитного полей рассеяния при максимальной подводимой мощности на расстоянии 1 м по оси излучателя:
• электрического поля 0,2 х 10-3 мВ/м,
• магнитного поля 0,2 х 10-4 А/м;
Нестабильность уровня интегрального звукового давления в течении непрерывной работы: 2 дБ.
Диапазон частот: от 10 кГц до 10 ГГц;
Уровень мощности выходного сигнала: 15 дБм.
Антенна для измерения напряженности электрического поля:
Диапазон частот: от 10 кГц до 1 ГГц;
Погрешность определения коэффициента калибровки: 2 дБ;
Коэффициент калибровки:
• 15 дБ (м-1) на частоте 100 МГц,
• 20 дБ (м-1) на частоте 300 МГц,
• 30 дБ (м-1) на частоте 1 ГГц;
Вид поляризации: линейная.
Антенна для измерения плотности потока энергии электромагнитного поля (напряженности поля):
Диапазон частот: от 1 ГГц до 10 ГГц;
Погрешность коэффициента усиления: 2 дБ;
Коэффициент усиления:
• 2 дБ на частоте 1 ГГц,
• 6 дБ на частоте 3 ГГц,
• 8 дБ на частоте 10 ГГц;
Вид поляризации: линейная.
Антенна для измерения напряжённости магнитного поля:
Диапазон частот: от 10 кГц до 30 МГц;
Погрешность коэффициента калибровки: 2 дБ;
Вид поляризации: линейная.
Антенна излучающая:
Диапазон частот: от 10 кГц до 10 ГГц;
Вид поляризации: линейная.
Токосъемник измерительный:
Токосъемник измерительный предназначен для съема сигнала с отходящих от технических средств линий без разрыва электрической цепи.
Диапазон частот: от 0,01 МГц до 400 МГц;
Коэффициент калибровки (при нагрузке 50 Ом), не более:
• в диапазоне 0,01 – 0,1 МГц: 30 дБ (Ом-1),
• в диапазоне 0,1 – 1 МГц: 15 дБ (Ом-1),
• в диапазоне 1 – 10 МГц: 0 дБ (Ом-1),
• в диапазоне 10 – 200 МГц: - 5 дБ (Ом-1),
• в диапазоне 200 – 400 МГц: 0 дБ (Ом-1);
Погрешность определения коэффициента калибровки: не более 2 дБ;
Выходной импеданс: 50 Ом.
Канал измерения тестового акустического сигнала
Канал измерения тестового акустического сигнала предназначен для измерения звукового давления, создаваемого акустической колонкой в зоне размещения исследуемого технического средства.
Диапазон рабочих частот при измерении звукового давления, Гц: 100 –11200.
• Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа), не менее: 20 –120.
• Максимальная допускаемая относительная погрешность измерения уровня звукового давления на частоте 1 кГц, дБ: не более 2.
• Чувствительность по свободному полю, мВ/Па: 1.
• Неравномерность АЧХ по звуковому давлению, дБ: 1.
Канал формирования тестового акустического сигнала:
Канал формирования тестового акустического сигнала предназначен для осуществления акустического воздействия на исследуемое техническое средство на произвольных частотах рабочего диапазона частот.
Задачей канала является создание в области пространства, занимаемого исследуемым техническим средством, акустического сигнала на заданных частотах с нормированным уровнем звукового давления.
Диапазон частот: от 100 Гц до 11200 Гц;
Уровень мощности выходного сигнала: не менее 25 дБм.
Уровень звукового давления, создаваемого излучателем на частотах на расстоянии 1 м от излучателя:
• в первой окате 90 дБ,
• во второй октаве 95 дБ,
• в третьей и четвертой октавах 100 дБ,
• в пятой и седьмой октавах 105 дБ.
Неравномерность АЧХ в октавных полосах: 6 дБ;
Величины электрического и магнитного полей рассеяния при максимальной подводимой мощности на расстоянии 1 м по оси излучателя:
• электрического поля 0,2 х 10-3 мВ/м,
• магнитного поля 0,2 х 10-4 А/м;
Нестабильность уровня интегрального звукового давления в течении непрерывной работы: 2 дБ.
• Анализатор спектра – 1 шт.
• Генератор высокочастотных сигналов – 1 шт.
• Антенна (либо комплект антенн) для измерения напряженности электрического поля – 1 шт.
• Антенна (либо комплект антенн) для измерения плотности потока энергии электромагнитного поля (напряженности поля) – 1 шт.
• Антенна (либо комплект антенн) для измерения напряжённости магнитного поля – 1шт.
• Антенна излучающая – 1 шт.
• Токосъемник измерительный – 1 шт.
• Канал измерения тестового акустического сигнала – 1 к-т
• Канал формирования тестового акустического сигнала – 1 к-т
• Персональная ЭВМ (ноутбук) – 1 к-т
• Комплект специального программного обеспечения для оценки защищенности – 1 к-т
• Эксплуатационно-техническая документация – 1 к-т
• Генератор высокочастотных сигналов – 1 шт.
• Антенна (либо комплект антенн) для измерения напряженности электрического поля – 1 шт.
• Антенна (либо комплект антенн) для измерения плотности потока энергии электромагнитного поля (напряженности поля) – 1 шт.
• Антенна (либо комплект антенн) для измерения напряжённости магнитного поля – 1шт.
• Антенна излучающая – 1 шт.
• Токосъемник измерительный – 1 шт.
• Канал измерения тестового акустического сигнала – 1 к-т
• Канал формирования тестового акустического сигнала – 1 к-т
• Персональная ЭВМ (ноутбук) – 1 к-т
• Комплект специального программного обеспечения для оценки защищенности – 1 к-т
• Эксплуатационно-техническая документация – 1 к-т
СЕРТИФИКАТ ФСТЭК РОССИИ НА ПО «ТАЛИС-ДЕЛЬТА» - ориентировочный получения сертификата февраль 2024 года
УТВЕРЖДЕНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ: все измерительные элементы системы «ТАЛИС-М3» внесены в Федеральный информационный фонд по обеспечению единства измерений (ФГИС «АРШИН»)
УТВЕРЖДЕНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ: все измерительные элементы системы «ТАЛИС-М3» внесены в Федеральный информационный фонд по обеспечению единства измерений (ФГИС «АРШИН»)
